Wat postisolatoren tot de ruggengraat van de moderne hoogspanningsinfrastructuur maakt

A post-isolator is een stijf isolerend onderdeel dat wordt gebruikt in onderstations, transmissielijnen en schakelapparatuur om stroomvoerende geleiders te ondersteunen en voor elektrische isolatie te zorgen. Ondanks de voortdurende opkomst van nieuwe isolatietechnologieën blijven na-isolatoren de voorkeursoplossing voor het garanderen van een veilige en stabiele werking van het elektriciteitsnet voedingssystemen tot 550 kV , dankzij hun bewezen mechanische sterkte en elektrische prestaties. Hun isolatieweerstand wordt doorgaans hierboven gehandhaafd 1,0×10¹³Ω , met een levensduur die reikt 20 tot 40 jaar , waardoor ze een van de meest kosteneffectieve langetermijninvesteringen in de energie-infrastructuur zijn.

Kerntoepassingsgebieden en spanningsdekking

De toepassing van na-isolatoren omvat meerdere kritische fasen van energiesystemen, van middenspanningsdistributie tot ultrahoogspanningstransmissie.

Onderstations en schakelapparatuur

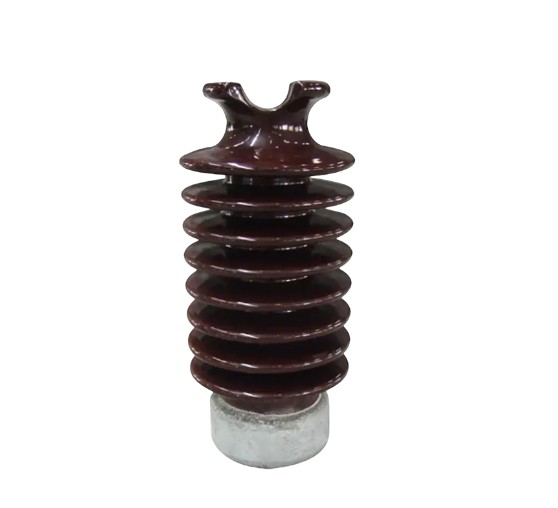

In onderstations worden na-isolatoren voornamelijk gebruikt ter ondersteuning van rails, scheiders en stroomonderbrekers. Standaardmodellen bieden buigbelastingscapaciteiten variërend van 2kN tot 20kN , die voldoet aan de uitgaande lijnvereisten van transformatoren met verschillende capaciteiten. Voor 550 kV ultrahoogspanningsstations Porseleinen paalisolatoren blijven de reguliere keuze vanwege hun uitstekende weersbestendigheid en mechanische stabiliteit.

Hernieuwbare energiecentrales

Met de snelle groei van het geïnstalleerde wind- en fotovoltaïsche vermogen is de vraag naar na-isolatoren in step-up-stations voor hernieuwbare energie aanzienlijk gestegen. Deze stations bevinden zich doorgaans in kust-, woestijn- of hooggelegen gebieden, waardoor hogere eisen worden gesteld aan de weerstand tegen vervuiling en temperatuurverschillen van isolatoren. Postisolatoren van composietmateriaal vertonen een sterker aanpassingsvermogen in dergelijke scenario's.

Industriële stroomdistributiesystemen

In verdeelkasten en schakelapparatuur van zware industriële ondernemingen zoals de metallurgie en de chemische industrie worden na-isolatoren gebruikt om stroomvoerende geleiders te bevestigen en te isoleren. Stof, zoutnevel en chemische corrosie in industriële omgevingen vormen een voortdurende bedreiging voor isolatieoppervlakken, zodat de penetratiegraad van flashover-producten tegen vervuiling jaar na jaar toeneemt.

Vergelijking van materiaaltechnologie en selectieaanbevelingen

De huidige markt voor post-isolatoren wordt gedomineerd door twee belangrijke technische routes: porselein en composietpolymeer, elk met verschillende prestatiefocussen die geschikt zijn voor verschillende bedrijfsomgevingen.

Vanuit een selectieperspectief 550 kV ultrahoogspanningsscenario's worden nog steeds gedomineerd door porseleinen isolatoren; terwijl binnen 220 kV en lager Bij projecten in kustgebieden, industriële vervuiling of omgevingen met hoge luchtvochtigheid groeit het marktaandeel van composietpolymeerisolatoren snel. Voor stations die regelmatig onderhoud vereisen of zich in ontoegankelijke gebieden bevinden, kan het lichtgewichtvoordeel van composietmaterialen de bedrijfs- en onderhoudskosten aanzienlijk verlagen.

Key Performance Indicators en betrouwbaarheidsverificatie op lange termijn

De betrouwbaarheid van post-isolators houdt rechtstreeks verband met de veilige werking van het elektriciteitsnet, en hun kernprestaties moeten worden geverifieerd door middel van strenge typetests en operationele gegevens op lange termijn.

Elektrische isolatieprestaties

Hoogwaardige paalisolatoren moeten de isolatieweerstand erboven stabiel houden 1,0×10¹³Ω om ervoor te zorgen dat er geen lekstroomoverschrijding of oppervlakte-overslag optreedt bij de nominale spanning. Onder natte en verontreinigde omstandigheden vertonen composietpolymeermaterialen, vanwege hun hydrofobiciteit, een aanzienlijk kleinere flashover-spanningsreductie dan porseleinen materialen - een kenmerk dat vooral kritisch is tijdens regenseizoenen of in zoutnevelomgevingen aan de kust.

Mechanisch draagvermogen

Het standaard ontwerpbereik voor buigbelasting voor paalisolatoren is doorgaans: 2kN tot 20kN . Bij de selectie moet uitgebreid rekening worden gehouden met de gecombineerde effecten van geleiderspanning, windbelasting, ijsbelasting en elektrodynamische kortsluitingskracht. Voor leidingen met grote overspanningen of leidingen met veel ijs wordt aanbevolen om versterkte producten te kiezen met een grotere buigbelasting 16kN en reserveer voldoende veiligheidsmarges.

Levensduur en verouderingsmechanismen

Onder normale bedrijfsomstandigheden is de ontwerplevensduur van na-isolatoren gelijk 20 tot 40 jaar . Veroudering van porseleinen isolatoren manifesteert zich voornamelijk als verval van mechanische sterkte en verslechtering van het glazuur; isolatoren van composietpolymeer vereisen aandacht voor poedervorming, verharding en verbrossing van de kernstaaf van siliconenrubber. Regelmatige infraroodtemperatuurmetingen, ultrasoon testen en hydrofobiciteitsdetectie zijn effectieve manieren om de levensduur ervan te verlengen.

Evolutie van industriële technologie en toekomstige trends

De post-isolatorindustrie evolueert in de richting van hoge prestaties, intelligentie en vergroening, waarbij de integratie van nieuwe materialen en detectietechnologieën de productvormen hervormen.

Continue optimalisatie van composietmaterialen

De formuleringen van bij hoge temperatuur gevulkaniseerde siliconenrubber (HTV) en bij kamertemperatuur gevulkaniseerde siliconenrubber (RTV) coatings worden voortdurend verbeterd. De toepassing van nieuwe vulstoffen en koppelmiddelen heeft de tracking- en erosieweerstand van composietisolatoren met meer dan verbeterd 30% . Sommige fabrikanten hebben al samengestelde paalisolatoren gelanceerd die toepasbaar zijn op 363 kV en hoger , geleidelijk doordringend in het ultrahoogspanningsveld.

Integratie van intelligente monitoringtechnologie

Slimme postisolatoren met ingebouwde rekstrookjes, temperatuursensoren en lekstroomsensoren zijn de fase van pilottoepassing ingegaan. Deze apparaten kunnen in realtime de mechanische belasting, oppervlaktetemperatuur en degradatiestatus van de isolatie monitoren, waardoor de overgang van periodiek onderhoud naar conditiegebaseerd onderhoud mogelijk wordt. Schattingen uit de sector suggereren dat de toepassing van intelligente monitoringtechnologie ongeplande uitval veroorzaakt door isolatorstoringen kan verminderen door 40% tot 60% .

Milieu- en recycleerbaarheidsvereisten

Met de vooruitgang van de mondiale CO2-neutraliteitsdoelstellingen voor het elektriciteitsnet krijgt de beheersing van het energieverbruik tijdens de productie van isolator en recycling aan het einde van de levensduur steeds meer aandacht. De grondstoffen voor porseleinen isolatoren (bauxiet met hoog aluminiumoxidegehalte, kwarts, enz.) zijn overal verkrijgbaar en recyclebaar; composietisolatoren worden geconfronteerd met technische uitdagingen bij het scheiden en recyclen van kernstaafhars en siliconenrubber, waarbij pyrolyse en chemische afbraakmethoden huidige onderzoekshotspots zijn.

Beste praktijken voor aanschaf, exploitatie en onderhoud

Voor energiebedrijven en technische aannemers zijn wetenschappelijke inkoopbeslissingen en onderhoudsstrategieën van cruciaal belang om de betrouwbare werking van elektriciteit op de lange termijn te garanderen post-isolators .

Controlelijst voor de kwalificatie van leveranciers

• Of er volledige typetestrapporten beschikbaar zijn, inclusief elektrische, mechanische en thermisch-mechanische testgegevens
• Of er sprake is van trackrecord op het gebied van hoogspanningstoepassingen, met name operationele records onder de beoogde spanningsniveaus en klimatologische omstandigheden
• Of de toeleveringsketen van grondstoffen stabiel is en of porselein-sinter- of polymeervulkanisatieprocessen volwassen en controleerbaar zijn
• Of het kwaliteitsmanagementsysteem ISO 9001 en energiesectorspecifieke certificeringen heeft doorstaan

Installatie en routineonderhoud op locatie

1. Inspecteer vóór installatie het uiterlijk van de isolator op scheuren, glazuurdefecten of schuurschade, en controleer of de kruipafstand voldoet aan de vereisten voor vervuilingsgraad
2. Gebruik momentsleutels bij het aandraaien van bouten om spanningsconcentratie in porseleinen onderdelen of defecte afdichtingen aan de uiteinden van de composiet isolator als gevolg van te strak aandraaien te voorkomen
3. Voer na de inbedrijfstelling elke 1 tot 3 jaar een storingsreiniging en een hydrofobiciteitstest uit; verkort de cyclus tot jaarlijks in gebieden met zware vervuiling
4. Leg individuele isolatierecords vast, documenteer fabrieksparameters, testgegevens en onderhoudsgeschiedenis ter ondersteuning van de conditiebeoordeling
