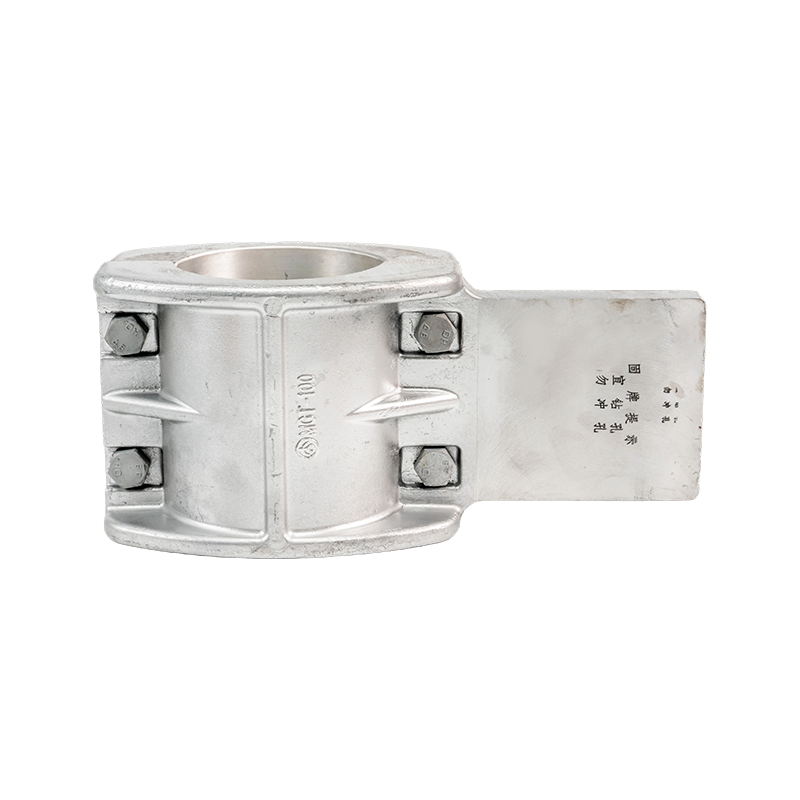

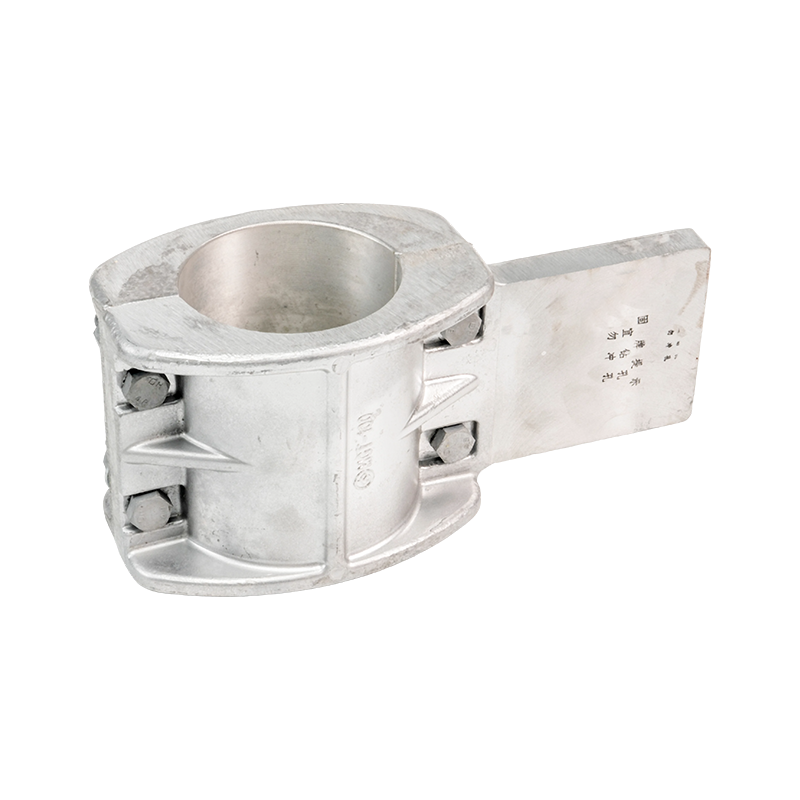

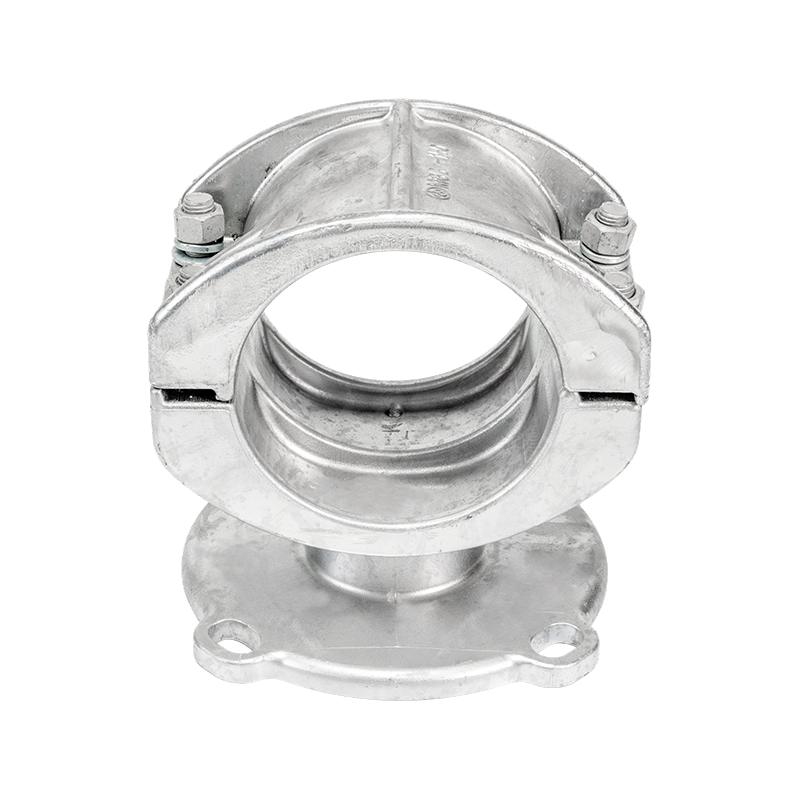

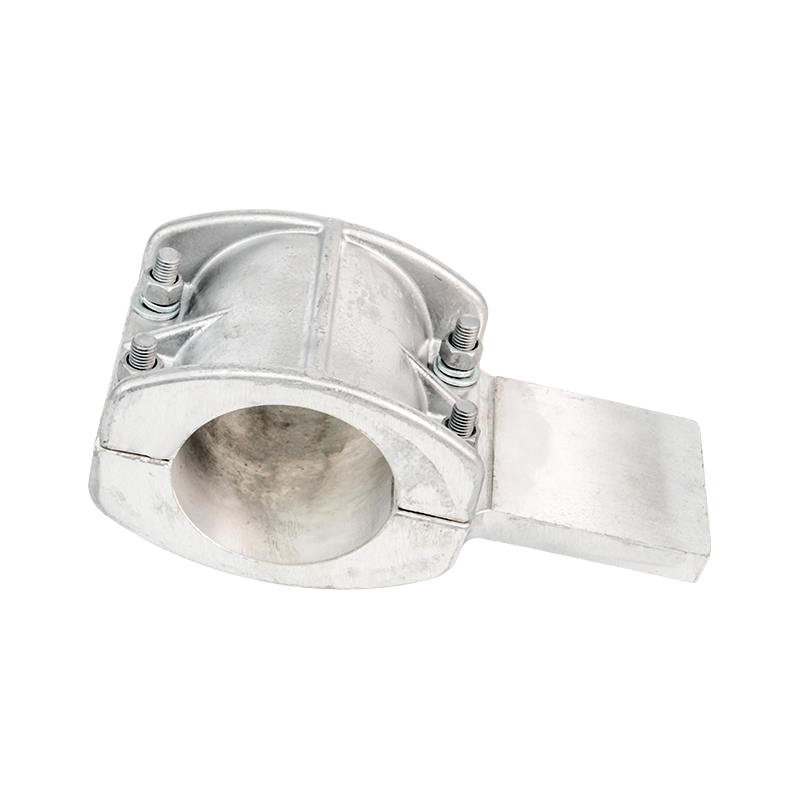

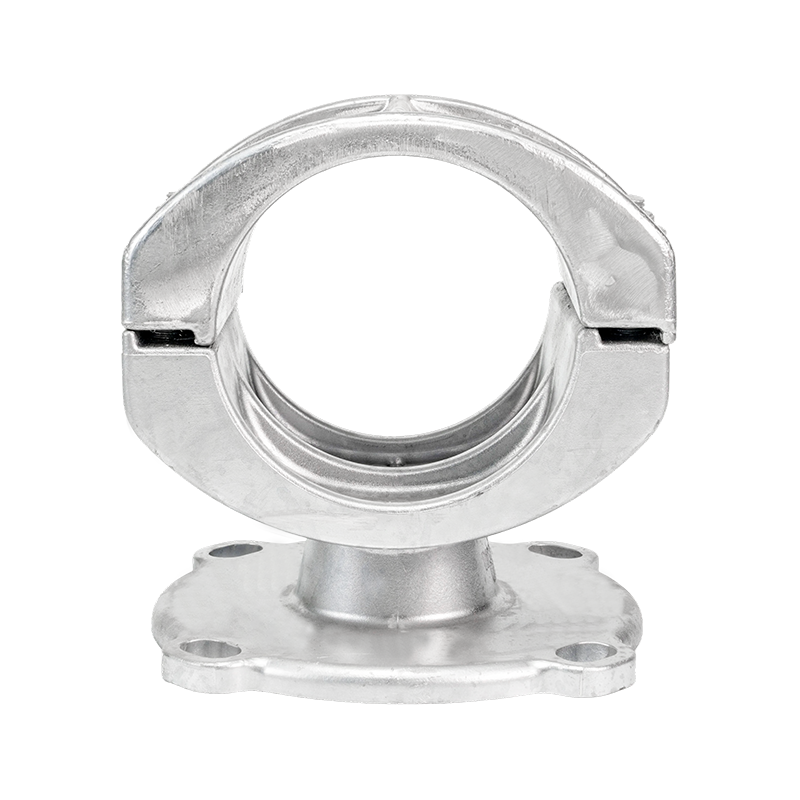

Busbarsteunen (type vaste steun)

Technische voordelen

Type MGG Vaste hardware: Compatibel met buitendiameters van buisvormige verzamelrails variërend van Φ50 mm tot Φ180 mm.  Verkrijgbaar in zowel standaard als versterkte modellen. Gemaakt van thermisch verzinkte stalen componenten, met duidelijk gedefinieerde maatparameters en gewichtsgegevens.

Type MGF-eindkappen: Compatibel met binnen-/buitendiameters van buisvormige busbars variërend van Φ50/45 mm tot Φ250/230 mm. Verkrijgbaar in standaard-, dempings- en eindkogeltypes. Dempingstype uitgerust met LGJ-240 tot LGJ-630 dempingsdraden om de seismische en trillingsweerstand te verbeteren.

Spanklemmen voor stalen strengen: Inclusief integraal gesmeed type en universeel ontwerptype. Compatibel met stalen strengdiameters van Φ7,8 mm tot Φ16,0 mm, met grijpsterkte variërend van 45 kN tot 187 kN.  Vervaardigd uit thermisch verzinkte stalen componenten, met gestandaardiseerde afmetingen en grijpsterkteparameters.

Ondersteunende aluminium strengen met stalen kern (ACSR): Structuur voldoet aan de GB1179-83-norm. Nominale doorsneden bestrijken 10/2 mm² tot 240/30 mm². Geef gestandaardiseerde parameters op, zoals berekende doorsnede, buitendiameter, DC-weerstand, berekende treksterkte en berekend gewicht.

Kenmerken

Materiaal en proces: De hardware is vervaardigd uit thermisch verzinkt staal, waarbij de dikte van de zinklaag strikt voldoet aan de norm van ≥85 μm. Door middel van matrijssmeed- en warmtebehandelingsprocessen bereikt het materiaal uitstekende mechanische eigenschappen en behoudt het een goede taaiheid, zelfs bij lage temperaturen van -40℃. Oppervlaktezandstralen en passivatiebehandelingen verbeteren de corrosieweerstand verder en voldoen aan de langetermijngebruiksvereisten in corrosieve omgevingen op C4-niveau.

Mechanische prestaties: De grijpkracht van de hardware varieert van 45 tot 187 kN, ontworpen met een veiligheidsfactor van 2,5. Eindige-elementenanalyse optimaliseert de structurele spanningsverdeling en de testen op de levensduur van vermoeiing voldoen aan de eis van 10^7 trillingscycli. Resonantiefrequenties worden buiten het operationele bereik van het systeem geregeld, waardoor krachtreserves worden gegarandeerd om plotselinge impactbelastingen te weerstaan.

Elektrische prestaties: Bij het hardwareontwerp wordt volledig rekening gehouden met elektrothermische koppelingseffecten, waardoor de structuur wordt geoptimaliseerd om wervelstroomverliezen te verminderen. Elektromagnetische krachtberekeningen onder kortsluitingsomstandigheden voldoen aan de systeemstabiliteitsvereisten, waarbij de contactweerstandswaarden worden geregeld onder 50 μΩ. Anti-corona-ontwerp zorgt ervoor dat er geen gedeeltelijke ontladingsverschijnselen optreden in hoogspanningsomgevingen.

Aanpassingsvermogen aan de omgeving: De hardware heeft 3.000 uur zoutsproeitests en 2.000 uur ultraviolette verouderingstests doorstaan, waardoor de prestaties stabiel blijven tijdens temperatuurwisselingen van -40 ℃ tot 60 ℃. Onder vochtige en warme omstandigheden blijft de isolatieweerstand boven de 10^4 MΩ. Verbeterde anti-corrosiecoatingoplossingen zijn beschikbaar voor speciale regio's.
