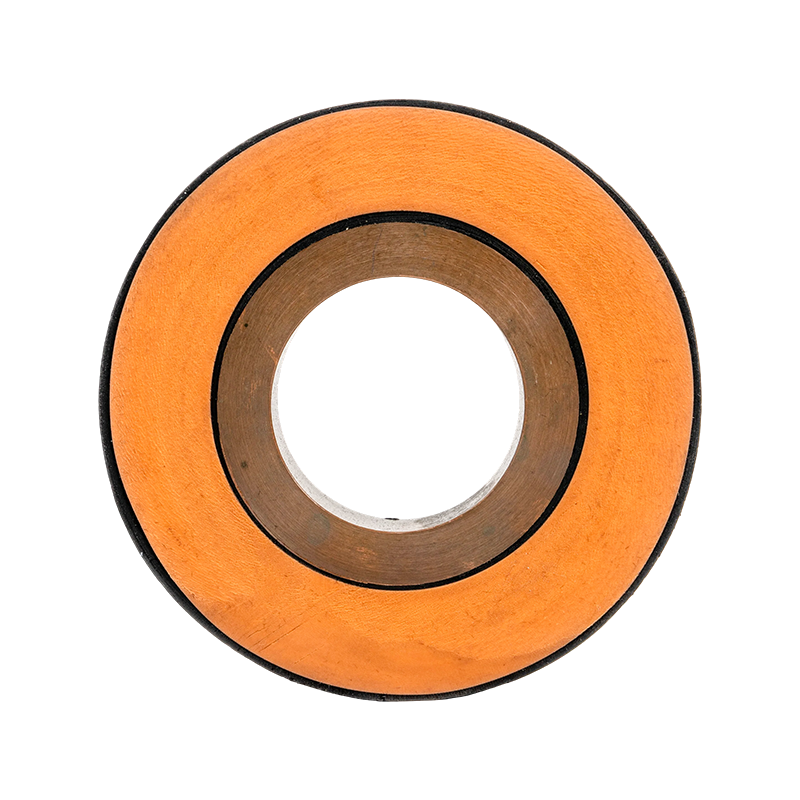

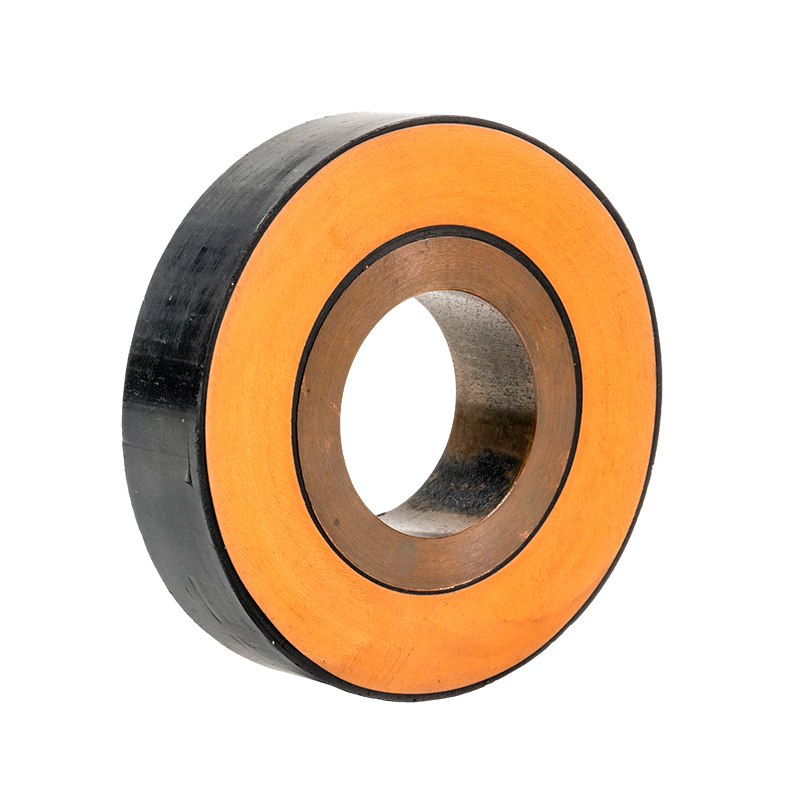

EPDM siliconenrubber buisvormige busstang

De EPDM-buisvormige busbar van siliconenrubber heeft een structureel ontwerp met composiet afgeschermde isolatie. Door middel van polymeerextrusietechnologie worden de buisvormige koper- of aluminiumgeleider, de geleiderafscherming, de isolatielaag en de isolatieafscherming in één proces gecoëxtrudeerd, waardoor zowel geleidende stroomvoerende als afgeschermde isolatiefuncties voor de draad worden bereikt. De EPDM-buisvormige busbar van siliconenrubber wordt geproduceerd met behulp van drielaagse co-extrusietechnologie, waardoor strakke en gapless interfaces tussen de binnenste en buitenste afschermingslagen en de isolatielaag worden gegarandeerd. Het primaire isolatiemateriaal is ethyleenpropyleendieenmonomeer (EPDM)-rubber, de geleider is een massieve koperen buis, de metalen afschermingslaag is gemaakt van koperfolie, de buitenmantel is samengesteld uit polyolefine-polymeerisolatie en de verbindingen zijn voorzien van een afgeschermd ontwerp om volledige isolatie langs de hele lijn te bereiken.

Neem contact met ons op +
VOORV：Epoxyhars gegoten buisvormige busbar VOLGENDE：Geen volgend product
  • Productdetails
  • Kenmerken
  • Neem contact met ons op

Technische voordelen

Drielaagse co-extrusietechnologie: de geleiderafscherming, isolatielaag en isolatieafscherming worden gelijktijdig geëxtrudeerd en gevormd, waardoor strakke en gapless interfaces tussen de lagen worden gegarandeerd, waardoor de algehele productprestaties aanzienlijk worden verbeterd.


Geoptimaliseerd elektrisch veldontwerp: De terminals maken gebruik van een geprefabriceerde koudkrimpende structuur, die het elektrische veld op spanningsconcentratiepunten via spanningskegels herverdeelt, de intensiteit van het elektrische veld vermindert en ontladings- en isolatieschade minimaliseert.


Betrouwbare verbinding en stroomvoerende capaciteit: Terminaladapters maken een soepele overgang mogelijk van de ronde koperen buisgeleider naar flexibele dilatatievoegen, waardoor de temperatuurstijging aan de uiteinden wordt verminderd en het stroomvoerende vermogen van de geleider wordt gewaarborgd. Tussenverbindingen maken gebruik van roestvrijstalen binnenhulsverbindingen voor geleiders, extern bevestigd met twee halfronde verbindingsrails, en vastgezet en gelast met behulp van vier roestvrijstalen C-klem-speciale gereedschappen, waardoor het stroomvoerende vermogen van de geleider wordt gegarandeerd en vervorming wordt voorkomen.


Compacte en waterdichte structuur: verbindingen zijn compact en eenvoudig te installeren. Speciaal waterdicht gemaakte tussenverbindingen ondersteunen de kortdurende onderdompeling van de stroomrail.


Productstructuur en vereisten

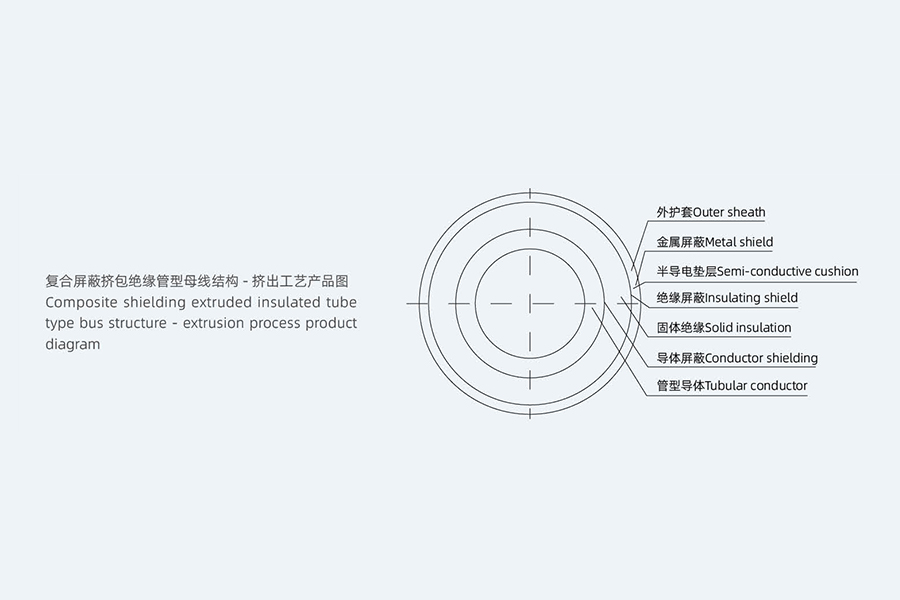

De composiet afgeschermde geïsoleerde buisvormige stroomrail is een combinatie van een buisvormige (koperen of aluminium) stroomrailgeleider en een geleiderafscherming, isolatie, isolatiescherm, enz., geëxtrudeerd door polymeer om de geleidingsstroom en afschermingsisolatie van de stroomrail te realiseren.

Belangrijkste selectie van grondstoffen: geleider koperen harde buis (speciaal op maat gemaakt), binnenscherm, buitenscherm, een EPDM-rubber, een metalen afschermingslaag, een koperfolie, een buitenmantel en een polyolefinepolymeerisolatie.
Kerntechnologie: drielaagse co-extrusietechnologie -extrusiekwaliteitsborging, de interface tussen de interne en externe afscherming en isolatie is strak zonder opening, wat de prestaties van de geïsoleerde buisbus aanzienlijk verbetert; De geïsoleerde buisrailverbindingstechnologie maakt gebruik van een afgeschermde buisverbinding om het product compleet te maken.

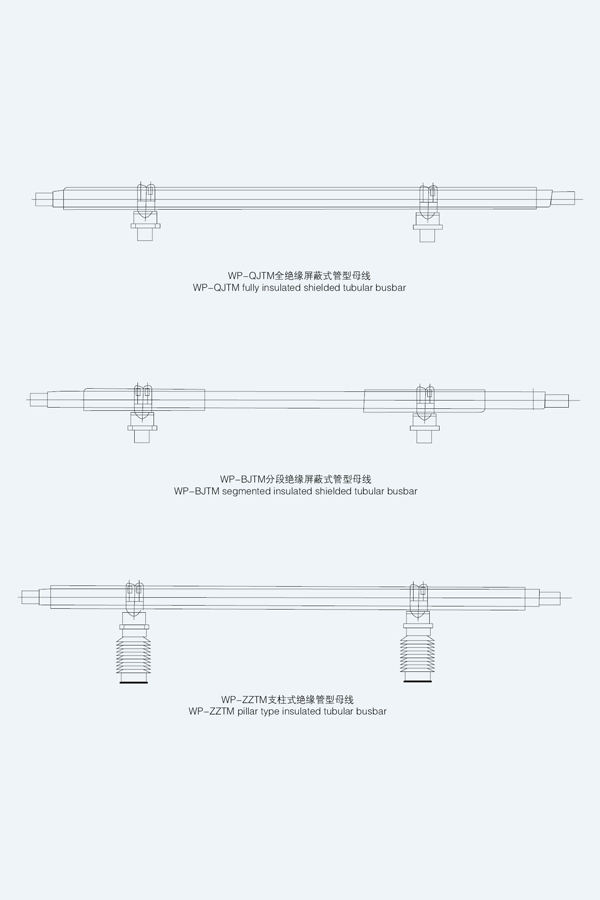

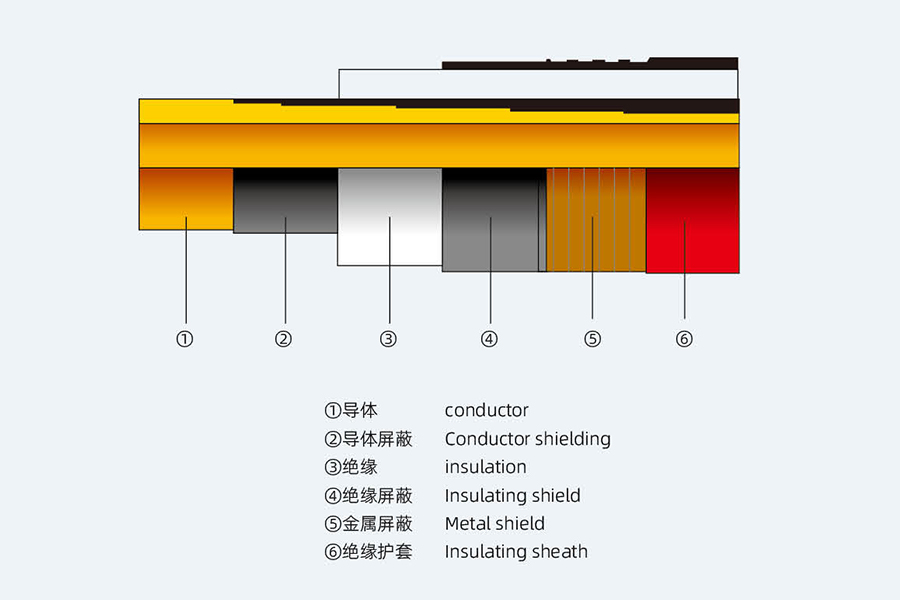

Tekening van de productstructuur

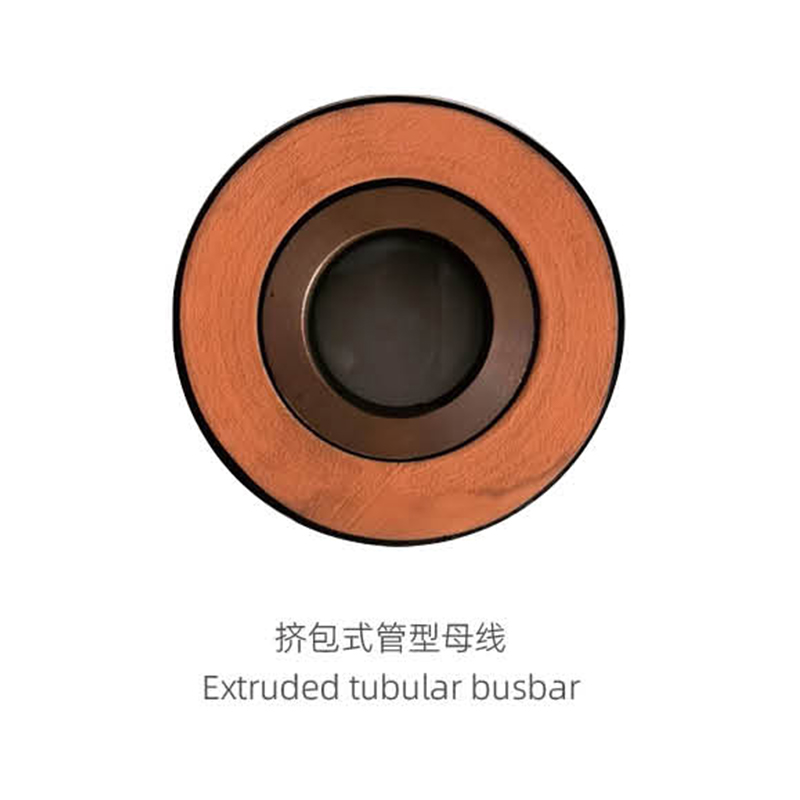

Voordelen van de geëxtrudeerde geïsoleerde buisrail
De terminaladapter verbindt de koperen buis met ronde geleider met het zachte aansluituiteinde van de dilatatievoeg, waardoor een soepele overgang van rond naar vierkant wordt bereikt, de eindtemperatuurstijging wordt verminderd en de stroomdraagcapaciteit van de geleider wordt gewaarborgd. De spanningskegel wordt gebruikt om de elektrische veldverdeling bij de spanningsconcentratie van de geprefabriceerde koudkrimpterminal te veranderen, de elektrische veldintensiteit te verminderen, de productontlading te verminderen, de isolatieschade te verminderen, de prestaties van de buisbus te verbeteren, de levensduur van de buisbus te garanderen en het aantal pechongevallen te verminderen.

Productietechnologie van geïsoleerde buisrails
Voordelen van de verbinding: kleine structuur, eenvoudig te installeren, kan na een speciale behandeling korte tijd in water worden ondergedompeld, door de geometrische vorm van de buisrailverbindingsspanningsconcentratie te veranderen om de verdeling van het elektrische veld te veranderen, de elektrische veldsterkte te verminderen, om de mogelijkheid van corona-opwekking te verminderen, isolatieschade te verminderen, de prestaties van de buisrail te verbeteren, de levensduur van de buisrail te garanderen, het aantal doorslagongevallen te verminderen.

Algemene regels
Deze technische specificatie is van toepassing op de volledig geïsoleerde koperen verzamelrail met composietafscherming en geeft de technische vereisten weer op het gebied van functie, structuur, prestaties, installatie en test.
Deze technische specificatie omvat de minimale technische vereisten, specificeert niet alle technische details en citeert niet volledig de bepalingen van de relevante normen en specificaties. De contractant levert producten van hoge kwaliteit in overeenstemming met deze technische specificatie en relevante nationale normen.


Typische toepassingsoplossingen voor geïsoleerde buisrails

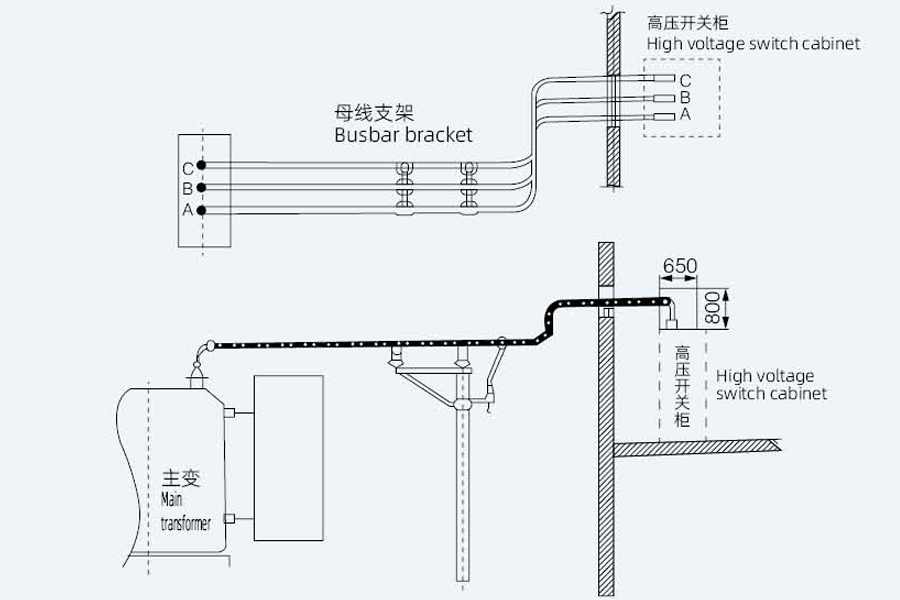

Methode 1: Sluit de hoofdtransformator aan op de controlekamer
Dit is de meest gebruikelijke manier om buisrails aan te brengen. De rail is rechtstreeks verbonden vanaf de laagspanningsklemmen van de hoofdtransformator met de
schakelkastterminals in de controlekamer. Belangrijkste voordelen: Geschikt voor grote stromen. De bedrading is helder en mooi en kan volledig geïsoleerd of half geïsoleerd zijn.

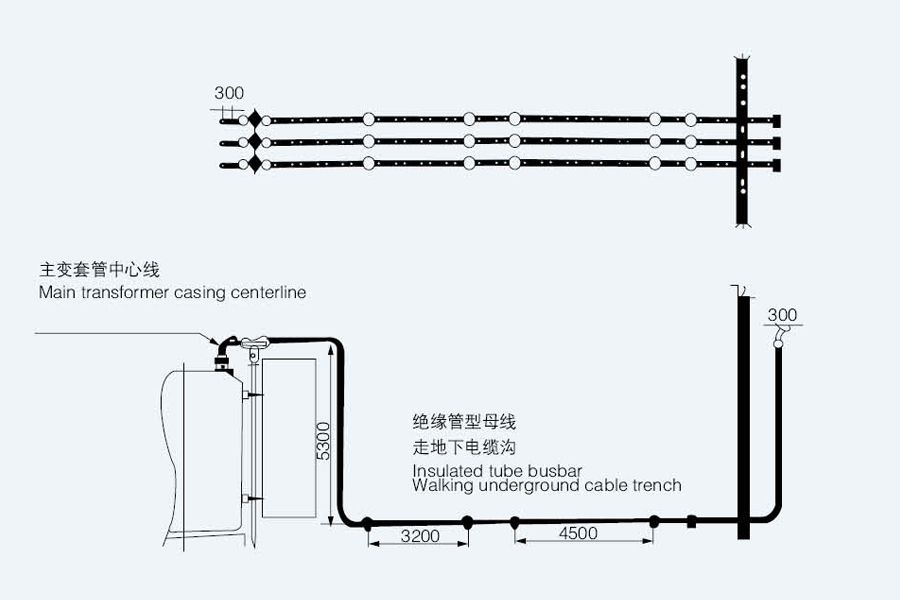

Methode 2: Het verzamelrail wordt door een kabelgoot of kabelmezzanine geleid
De onderstaande afbeelding is een andere veel voorkomende manier om buisrails toe te passen. Via ondergrondse kabelgoten kunnen de rails worden aangesloten op schakelkasten
of kabelverdiepingen, en kan ook worden gebruikt voor verbindingen tussen schakelkasten. Deze rail is volledig geïsoleerd en is bijzonder geschikt voor situaties
waar bedrading moeilijk is.

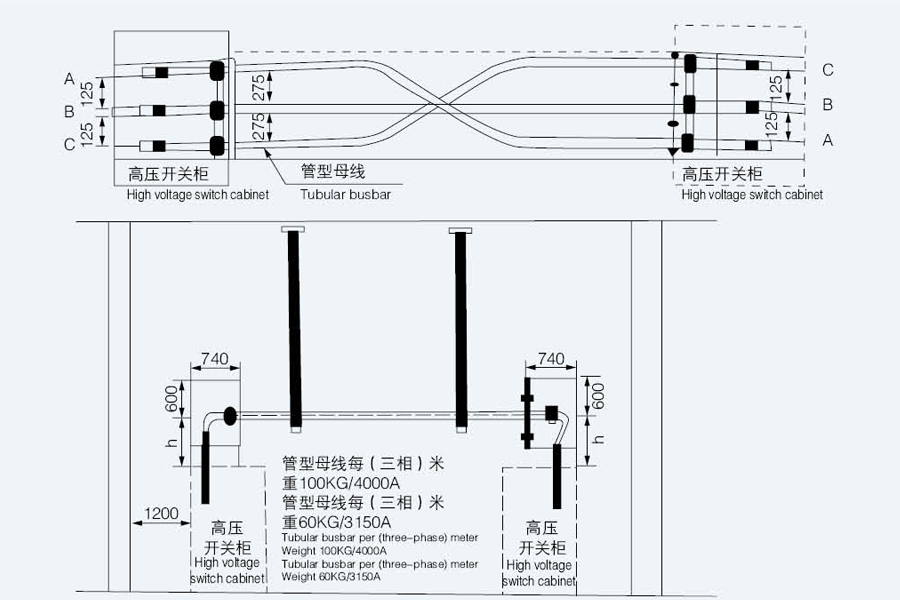

Methode 3: Buisrails worden door kabelgleuven of kabeltussenvloeren geleid
Deze methode is de bovenste kabelaansluitmethode van de schakelkast. Het kan ook worden aangesloten via de kabelmezzanine en de onderste kabelaansluiting
methode. Gebruikers kunnen kiezen op basis van de werkelijke situatie. Het railtype is volledig geïsoleerd.

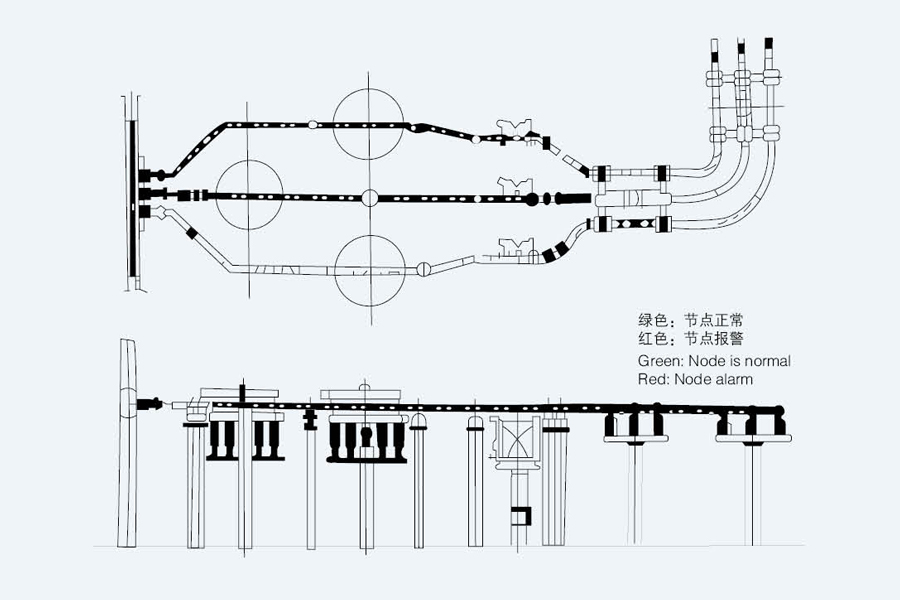

Methode 4: CNC-bewakingssysteem voor buisbussen
Ons bedrijf ontwikkelt het zelf en implementeert onbemande intelligente monitoring van meerdere technische gegevens van de metrobus.

Geïsoleerde buisrail

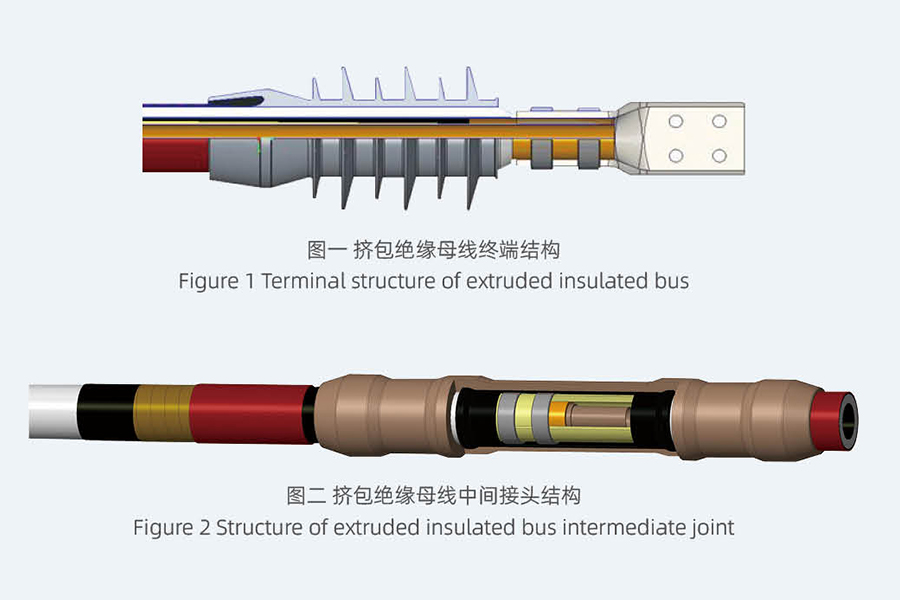

Voordelen van geprefabriceerde koudkrimpende tussenverbindingen

Compacte structuur, eenvoudig te installeren.


Verandert de elektrische veldverdeling op spanningsconcentratiepunten van de buisvormige busstangverbinding door de geometrische vorm ervan te wijzigen, waardoor de elektrische veldintensiteit wordt verminderd.


Heeft tot doel de kans op corona-ontlading te minimaliseren, isolatieschade te verminderen en de prestaties van de buisvormige verzamelrail te verbeteren.


Garandeert de operationele levensduur van de buisrail en vermindert het aantal pechongevallen.


Direct contact tussen geleiders wordt bereikt door roestvrijstalen binnenmoffen, extern verbonden met twee halfronde stroomrails. Vier roestvrijstalen C-klemmen worden vastgezet en gelast met behulp van gespecialiseerde gereedschapsvormen, waardoor de stroomvoerende capaciteit van de geleider wordt gegarandeerd en vervorming wordt voorkomen.


Na de waterdichte behandeling zorgen tussenliggende verbindingen ervoor dat de stroomrail kort kan werken terwijl deze in water is ondergedompeld.

Aanbevolen producten

Over ons
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
We beschikken over een professioneel team van experts uit de industrie, senior technisch en technisch personeel en ervaren productiespecialisten die zich al vele jaren bezighouden met de technologie van elektrische apparatuur.
Onze belangrijkste producten zijn onder meer koperen en aluminium buisrails, windenergie buisrails, intensieve (compacte) rails en schuifleidingsystemen. Wij richten ons op de R&D en productie van 0,4 kV–35 kV volledig geïsoleerde gesloten buisrails en laagspanningsbusbaansystemen van giethars, die betrouwbare energietransmissiepaden bieden voor elektriciteitscentrales, onderstations, windmolenparken, spoorwegvervoer en industriële faciliteiten.
Certificaat van eer
  • Zakelijke licentie
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
Nieuws
Volledig geïsoleerde buisvormige busbar Industry knowledge

1. Wat is een EPDM-buisvormige busbar van siliconenrubber

De EPDM siliconenrubber buisvormige busstang is een gespecialiseerd geïsoleerd geleidend onderdeel, dat een metalen geleiderkern combineert met een buitenste isolatielaag van EPDM-siliconenrubber. Het is ontworpen voor hoogspanningsstroomdistributiesystemen en integreert uitstekende isolatie, weerbestendigheid en mechanische duurzaamheid. Een professional EPDM siliconenrubber buisvormige busbar leverancier produceert producten die voldoen aan industriële normen, waaronder Hoogspanning EPDM siliconenrubber buisvormige busbar voor midden- en hoogspanningsscenario's (10kV-35kV).

(1) Kernstructuur en belangrijkste kenmerken

De EPDM siliconenrubber buisvormige busstang bestaat uit een koperen of aluminium geleiderkern (geleidbaarheid ≥60% IACS) en een 3-8 mm dikke EPDM siliconenrubber isolatielaag. Het is bestand tegen een doorslagspanning van ≥25 kV/mm , werktemperatuur van -40 ℃ tot 120 ℃, en heeft uitstekende weerstand tegen ozon, UV-straling en chemische corrosie.

2. Belangrijkste toepassingen van EPDM-buisvormige busbar van siliconenrubber

Dankzij de superieure isolatie en het aanpassingsvermogen aan de omgeving, is de EPDM siliconenrubber buisvormige busstang wordt veel gebruikt in energiesystemen en industriële toepassingen, waaronder voornamelijk:

  • Midden- en hoogspanningssubstations (10 kV-35 kV), gebruikt voor railverbindingen tussen schakelapparatuur, transformatoren en stroomonderbrekers.
  • Stroomdistributiesystemen voor buiten, die zich aanpassen aan barre weersomstandigheden zoals regen, sneeuw en fel zonlicht.
  • Industriële installaties (metallurgie, chemie, elektronica), waar corrosiebestendigheid en isolatiestabiliteit vereist zijn.
  • Hernieuwbare energiestations (zon, wind), die apparatuur voor energieopwekking verbinden met distributienetten.

Een betrouwbare EPDM siliconenrubber buisvormige busbar leverancier biedt op maat gemaakte specificaties voor verschillende installatieruimtes en spanningsvereisten, waardoor een veilige en stabiele krachtoverdracht wordt gegarandeerd.

3. Prestatievergelijking met traditionele geïsoleerde busbars

Prestatievergelijking van EPDM-buisvormige busbars van siliconenrubber en traditionele geïsoleerde busbars
Busbar-type Doorslagspanning Weerbestendigheid Levensduur
EPDM siliconenrubber buisvormige busstang ≥25 kV/mm Uitstekend (UV-/ozonbestendig) 25-35 jaar
PVC geïsoleerde busbar ≤15kV/mm Slecht (UV-gevoelig voor veroudering) 10-15 jaar
Keramisch geïsoleerde busbar ≥30 kV/mm Goed (broos) 20-25 jaar

De Hoogspanning EPDM siliconenrubber buisvormige busbar valt op door zijn uitgebalanceerde prestaties: betere weersbestendigheid dan PVC en hogere flexibiliteit dan keramiek, waardoor het ideaal is voor buiten- en industriële hoogspanningstoepassingen.

4. Veelgestelde vragen

Vraag 1: Voor welk spanningsbereik is EPDM-buisvormige busbar van siliconenrubber geschikt?

A: Het wordt voornamelijk gebruikt voor 10kV-35kV midden- en hoogspanningssystemen, met aangepaste opties voor hogere spanningsniveaus.

Vraag 2: Hoe selecteert u een betrouwbare leverancier van EPDM-siliconenrubber buisrailrails?

A: Kies leveranciers met testrapporten voor isolatieprestaties, stabiele EPDM-materiaalkwaliteit en aangepaste productiemogelijkheden.

Vraag 3: Kan het worden gebruikt in kust- of corrosieve omgevingen?

A: Ja, de EPDM-siliconenrubberlaag heeft een sterke corrosieweerstand, geschikt voor kust- en chemisch-industriële omgevingen.

Vraag 4: Wat is de maximale stroomcapaciteit van deze verzamelrail?

A: Standaardmodellen kunnen maximaal dragen 3000A , met opties voor grotere capaciteit verkrijgbaar bij professionele leveranciers.
