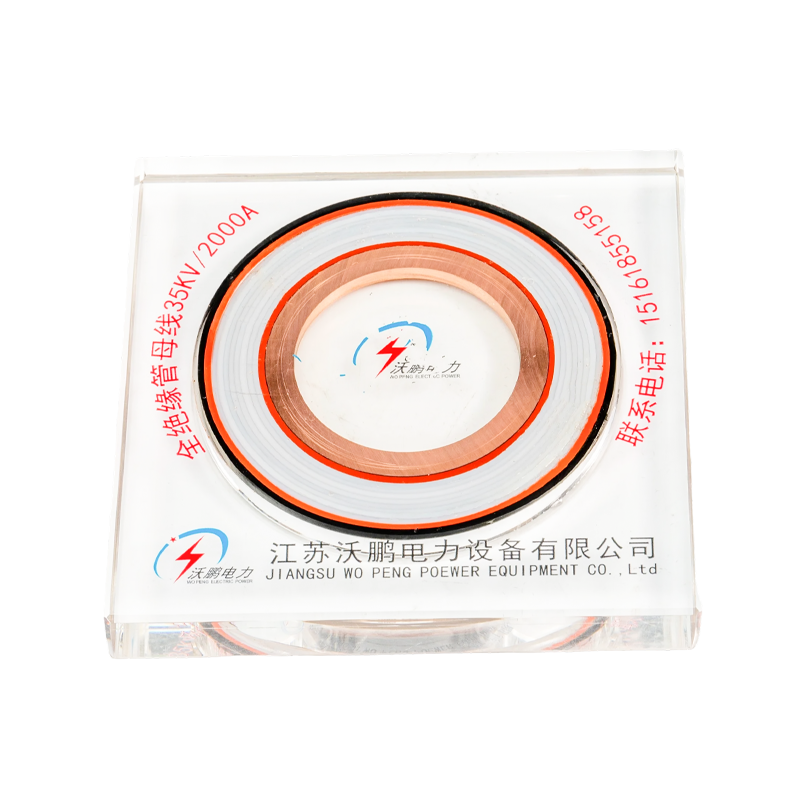

PTFE buisvormige busbar

WOPENG PTFE buisvormige busbar is speciaal ontworpen voor extreme omgevingen. De belangrijkste isolatie maakt gebruik van een nauwkeurige mechanische wikkeling van polytetrafluorethyleen (PTFE) film, waarbij tussen de lagen siliconenolie wordt aangebracht om een ​​dichte, gasvrije continue isolator te vormen. Het product bevat niet minder dan 5 capacitieve schermen (inclusief nulscherm, nivelleringsscherm en aardingsscherm) en is uitgerust met kruipverlengers van siliconenrubber om een ​​geoptimaliseerde verdeling van het elektrische veld en verbeterde kruipprestaties te bereiken. Het biedt uitstekende corrosieweerstand en superieure tolerantie voor hoge en lage temperaturen, met een bedrijfstemperatuurbereik van -60°C tot 250°C en een beschermingsgraad van IP68.

Neem contact met ons op +
VOORV：No previous product VOLGENDE：Epoxyhars gegoten buisvormige busbar
  • Productdetails
  • Kenmerken
  • Neem contact met ons op

Technische voordelen

Temperatuurbestendigheid: Bedrijfstemperatuurbereik van -60°C tot 250°C.

Corrosiebestendigheid: Bestand tegen zuren, logen, zoutnevel en organische oplosmiddelen.

Smeereigenschappen: Extreem lage wrijvingscoëfficiënt van PTFE-buisvormige stroomrail, waardoor mechanische spanning wordt verminderd.

Hoge diëlektrische sterkte: lage diëlektrische constante, minimaal diëlektrisch verlies en stabiele isolatieprestaties.

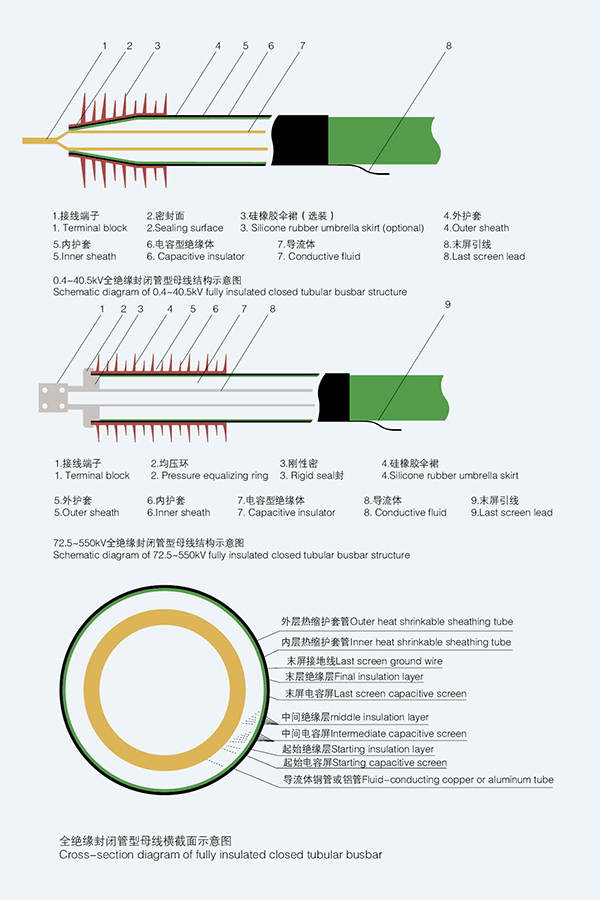

Structuurdiagram geïsoleerde buisrail (polytetraoxyethyleenproces)

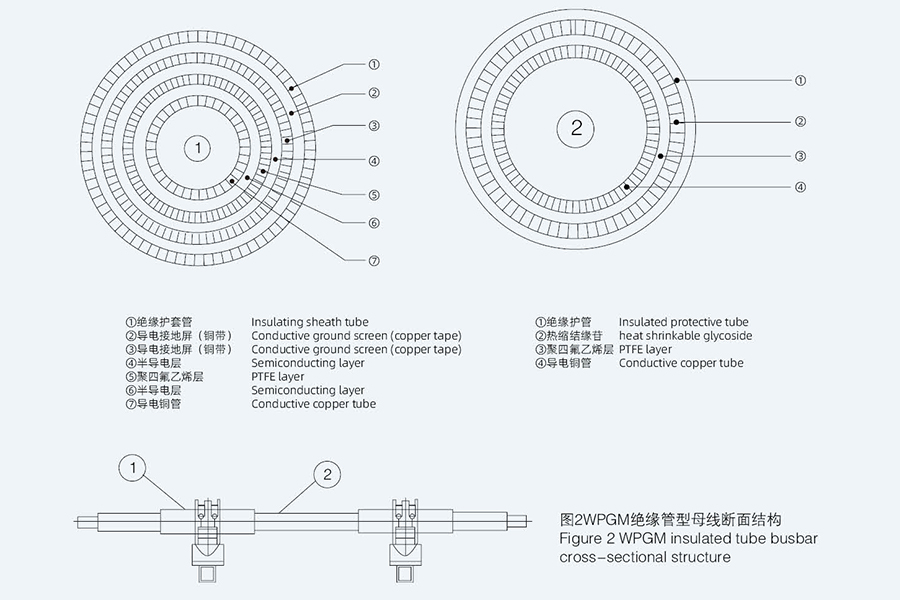

De dwarsdoorsnedestructuur van de GM-geïsoleerde buisrail wordt weergegeven in figuur 2.Model: GMn/n

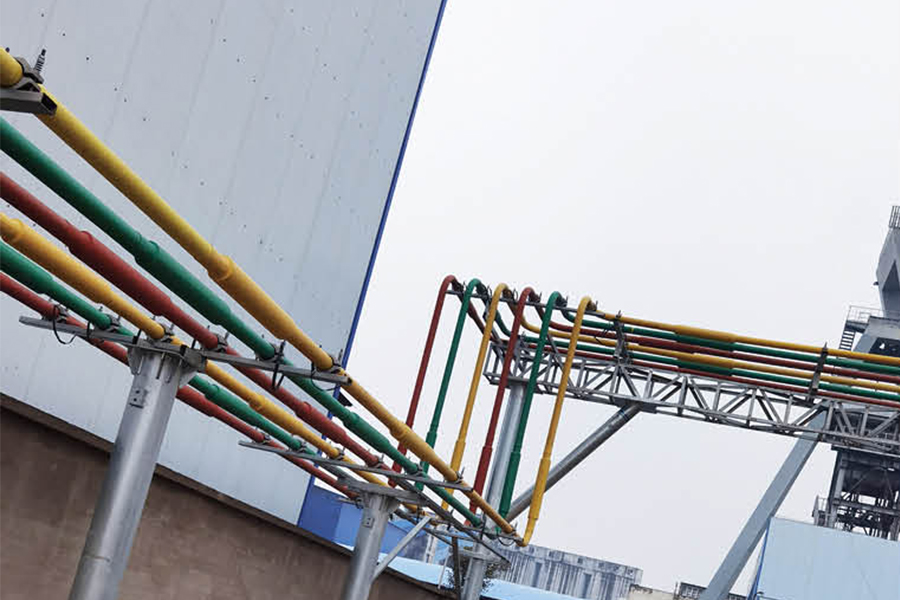

Typische toepassingsoplossingen voor geïsoleerde buisrails

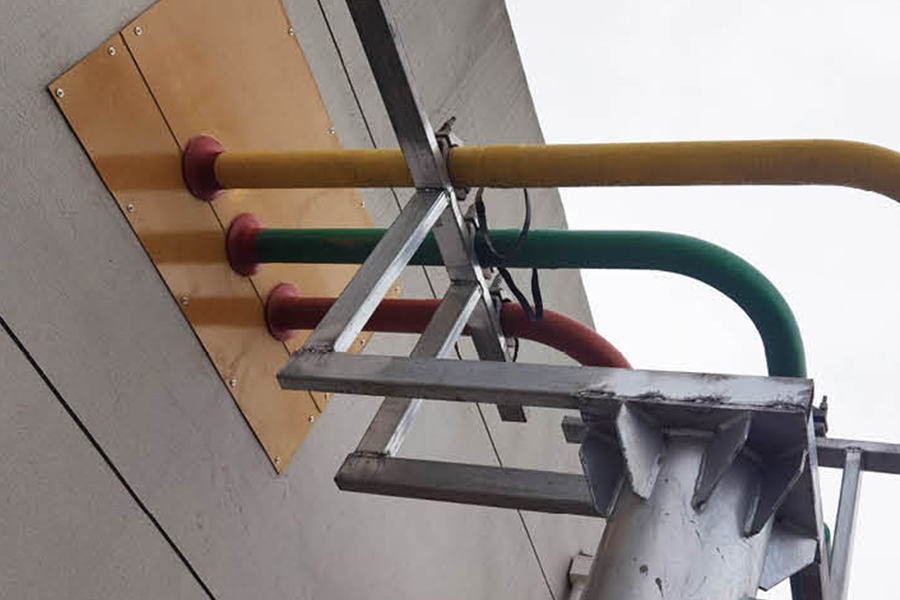

Methode 1: Sluit de hoofdtransformator aan op de controlekamer
Dit is de meest gebruikelijke manier om buisrails aan te brengen. De rail is rechtstreeks verbonden vanaf de laagspanningsklemmen van de hoofdtransformator met de
schakelkastterminals in de controlekamer. Belangrijkste voordelen: Geschikt voor grote stromen. De bedrading is helder en mooi en kan volledig geïsoleerd of half geïsoleerd zijn.

Methode 2: Het verzamelrail wordt door een kabelgoot of kabelmezzanine geleid
De onderstaande afbeelding is een andere veel voorkomende manier om buisrails toe te passen. Via ondergrondse kabelgoten kunnen de rails worden aangesloten op schakelkasten
of kabelverdiepingen, en kan ook worden gebruikt voor verbindingen tussen schakelkasten. Deze rail is volledig geïsoleerd en is bijzonder geschikt voor situaties
waar bedrading moeilijk is.

Methode 3: Buisrails worden door kabelgleuven of kabeltussenvloeren geleid
Deze methode is de bovenste kabelaansluitmethode van de schakelkast. Het kan ook worden aangesloten via de kabelmezzanine en de onderste kabelaansluiting
methode. Gebruikers kunnen kiezen op basis van de werkelijke situatie. Het railtype is volledig geïsoleerd.

Methode 4: CNC-bewakingssysteem voor buisbussen
Ons bedrijf ontwikkelt het zelf en implementeert onbemande intelligente monitoring van meerdere technische gegevens van de metrobus.

Geïsoleerde buisrail

Technische uitdagingen

Wikkelprocescontrole: vereiste uniformiteit van de spanning tussen de lagen binnen ± 2%, met ultrasone hulp nodig voor bellencontrole.

Adhesie tussen de lagen: De lage oppervlakte-energie van de PTFE-buisvormige stroomrail resulteert in een zwakke hechting tussen de lagen, waarvoor speciale behandelingsmiddelen nodig zijn.

Hoge kosten: duur ruw PTFE-buisvormig railmateriaal leidt tot aanzienlijk hogere productkosten in vergelijking met andere typen.

Moeilijk recyclen: PTFE-buisvormig verzamelrailmateriaal is moeilijk afbreekbaar, wat resulteert in hoge verwerkingskosten voor het milieu.

Aanbevolen producten

Over ons
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
We beschikken over een professioneel team van experts uit de industrie, senior technisch en technisch personeel en ervaren productiespecialisten die zich al vele jaren bezighouden met de technologie van elektrische apparatuur.
Onze belangrijkste producten zijn onder meer koperen en aluminium buisrails, windenergie buisrails, intensieve (compacte) rails en schuifleidingsystemen. Wij richten ons op de R&D en productie van 0,4 kV–35 kV volledig geïsoleerde gesloten buisrails en laagspanningsbusbaansystemen van giethars, die betrouwbare energietransmissiepaden bieden voor elektriciteitscentrales, onderstations, windmolenparken, spoorwegvervoer en industriële faciliteiten.
Certificaat van eer
  • Zakelijke licentie
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
  • Gebruiksmodel patentcertificaat
Nieuws
Volledig geïsoleerde buisvormige busbar Industry knowledge

1. Wat is een PTFE-buisvormige busbar

De PTFE buisvormige busbar is een hoogwaardig geïsoleerd geleidend onderdeel, bestaene uit een metalen geleiderkern (koper of aluminium) en een isolatielaag van polytetrafluorethyleen (PTFE). Het is speciaal ontworpen voor hoogspanningssystemen en maakt gebruik van de unieke eigenschappen van PTFE om een ​​veilige en efficiënte krachtoverbrenging te garanderen. Een professional Fabrikant van PTFE-buisvormige busbars and Leverancier van PTFE buisvormige busbars produceert producten die voldoen aan hoogspanningsnormen, met a Aangepaste PTFE buisvormige busbarfabrikant het aanbieden van op maat gemaakte oplossingen voor specifieke projectbehoeften.

(1) Kernstructuur en belangrijkste kenmerken

De PTFE buisvormige busbar beschikt over een geleiderkern (geleidingsvermogen ≥63% IACS) omwikkeld met een 4-8 mm dikke PTFE-isolatielaag. Het beschikt over een doorslagspanning van ≥35kV/mm , werktemperatuurbereik van -60 ℃ tot 200 ℃ en isolatieweerstand boven 1,0×10¹⁴Ω. De antikleef-, corrosiebestendige en lage wrijvingseigenschappen van PTFE maken de stroomrail ideaal voor zware hoogspanningsomgevingen.

2. Waarom PTFE buisrails worden gebruikt in hoogspanningssystemen

Hoogspanningssystemen (≥110kV) vereisen uitzonderlijke isolatie, stabiliteit en duurzaamheid PTFE buisvormige busbar voldoet aan deze behoeften met zijn unieke voordelen, waaronder:

  • Superieure isolatieprestaties: Bestand tegen hoge spanningsgradiënten (≥35 kV/mm) om lekkage en kortsluiting te voorkomen, essentieel voor 110 kV-500 kV-systemen.
  • Aanpassingsvermogen aan extreme temperaturen: Werkt stabiel bij -60 ℃ tot 200 ℃, geschikt voor hoogspanningsstations buiten in koude of warme gebieden.
  • Bestand tegen corrosie en vervuiling: PTFE is inert voor chemicaliën, vocht en stof, waardoor de onderhoudsfrequentie in industriële of hoogspanningsomgevingen aan de kust wordt verminderd.
  • Laag diëlektrisch verlies: diëlektrische verliesfactor ≤0,0002 bij 50 Hz, waardoor vermogensverlies bij hoogspanningstransmissie over lange afstanden wordt geminimaliseerd.

Een betrouwbare Leverancier van PTFE buisvormige busbars zorgt ervoor dat deze voordelen consistent zijn, waardoor de verzamelrail wereldwijd de voorkeur geniet voor hoogspanningssystemen.

3. Prestatievergelijking met andere hoogspanningsgeïsoleerde verzamelrails

Prestatievergelijking van PTFE-buisvormige verzamelrails en andere hoogspanningsgeïsoleerde verzamelrails
Busbar-type Doorslagspanning Temperatuurbereik Diëlektrisch verlies
PTFE buisvormige busbar ≥35kV/mm -60℃~200℃ ≤0,0002
Epoxyhars gegoten busbar ≥30 kV/mm -30℃~130℃ ≤0,001
Siliconenrubber geïsoleerde busbar ≥25 kV/mm -40℃~120℃ ≤0,0005

A Aangepaste PTFE buisvormige busbarfabrikant kan de structuur van de busbar optimaliseren voor specifieke hoogspanningsscenario's, terwijl hij een professional is Fabrikant van PTFE-buisvormige busbars garandeert een consistente kwaliteit om te voldoen aan de strenge eisen van hoogspanningssystemen.

4. Veelgestelde vragen

Vraag 1: Voor welk spanningsbereik is de PTFE buisrailrail geschikt?

A: Het wordt voornamelijk gebruikt voor 110 kV-500 kV hoogspanningssystemen, met aangepaste opties voor hogere spanningsniveaus.

Vraag 2: Hoe kiest u een betrouwbare leverancier van PTFE-buisrailrails?

A: Kies leveranciers met testrapporten voor de isolatieprestaties van PTFE, geavanceerde productieapparatuur en ervaring met hoogspanningsprojecten.

Vraag 3: Kan een aangepaste PTFE-buisvormige busbar worden gemaakt voor speciale maten?

EEN: Ja, een Aangepaste PTFE buisvormige busbarfabrikant kan stroomrails produceren met specifieke geleiderafmetingen en isolatiediktes.

Vraag 4: Wat is de levensduur van een PTFE-buisvormige busbar?

A: Onder normale werkomstandigheden met hoogspanning kan het dienen 35-45 jaar met stabiele prestaties.
