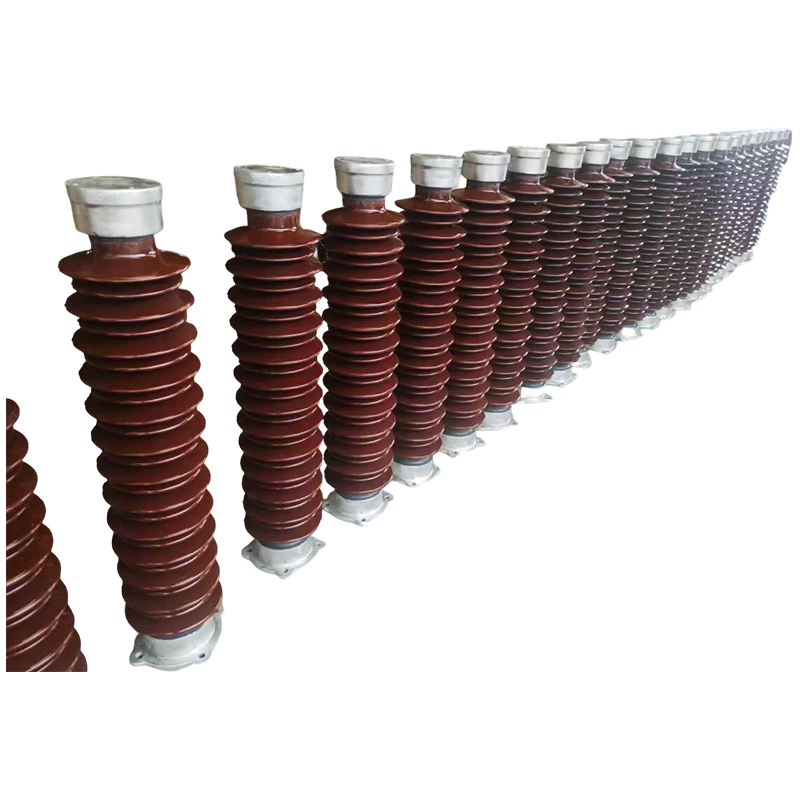

Post-isolator

Technische voordelen

Vereenvoudigde structuur en eenvoudige installatie: de geïsoleerde buisvormige verzamelrail wordt rechtstreeks bevestigd aan staalconstructies of betonnen steunen, waardoor er geen muurdoorvoeren en paalisolatoren nodig zijn. Er wordt gebruik gemaakt van een zichtbare installatiemethode, ondersteund door speciale buisvormige railbeugels met een tussenruimte van ≥275 mm. Bij een overspanning van 6 tot 13 meter worden vaste beugels geïnstalleerd.

Hoge mechanische sterkte en grote ondersteuningsspanne: De toelaatbare spanning van de geïsoleerde buisvormige stroomrail is vier keer zo groot als die van rechthoekige stroomrails, waardoor deze bestand is tegen aanzienlijke kortsluitstromen. Onder een kortsluitstroom van 50 kA bereikt een buisvormige busbar van Φ100 x 6 mm een ​​hangende overspanning van maximaal 9 meter, en met ondersteuning van de busbarbeugel kan de overspanning 13 meter bereiken. De verzamelrail kan rechtstreeks worden aangesloten op hoogspanningskamers, stroombegrenzende reactoren binnenshuis of schakelkasten van 10 kV, waardoor de behoefte aan overeenkomstige postisolatoren, verzamelrailfittingen en structurele funderingen wordt verminderd.

Sterke seismische prestaties: het productontwerp houdt rekening met seismische omstandigheden, is bestand tegen een horizontale versnelling van 0,20 g, een verticale versnelling van 0,15 g, een trillingsfrequentie van 20 Hz en een tolerantie voor drie sinusgolfcycli. De veiligheidsfactor overschrijdt 1,67, waardoor een normale werking wordt gegarandeerd onder gelijktijdige seismische omstandigheden en kortsluiting.

Uitstekend aanpassingsvermogen aan de omgeving: geschikt voor hoogtes ≤4000 meter en omgevingen met vervuilingsgraad V (zware vervuiling), de ontwerp-kruipwegverhouding is 31 mm/kV. Na installatie van kruipverlengers op buitenterminals bedraagt ​​de totale kruipafstand niet minder dan 680 mm.

Kenmerken

Waarde van structurele vereenvoudiging
In traditionele railsystemen vervullen post-isolatoren de dubbele functie van mechanische ondersteuning en elektrische isolatie. Door innovatieve ontwerpen waarbij buisvormige stroomrails rechtstreeks op stalen structurele steunen worden bevestigd, wordt niet alleen het aantal gebruikte isolatoren verminderd, maar wordt de systeemstructuur ook fundamenteel vereenvoudigd. Dit verlaagt de complexiteit van de installatie en de potentiële faalpunten, wat de technologische trend weerspiegelt van de evolutie van afzonderlijke componenten naar geïntegreerde systemen.

Vereisten voor aanpassing aan het milieu
Postisolatoren moeten voldoen aan de vereisten voor stabiele werking op de lange termijn in zware omstandigheden, vooral onder zware omstandigheden met vervuilingsniveaus tot klasse V, waar hun flashover-prestaties tegen vervuiling een kritische indicator worden. Door het stalontwerp te optimaliseren, hydrofobe materialen te gebruiken en de kruipafstand strikt te controleren, worden betrouwbare isolatieprestaties gegarandeerd in speciale omgevingen zoals kust- en industriële vervuilingsgebieden.

Vergelijkende analyse van installatie en onderhoud
Vergeleken met de complexe procedures die nodig zijn voor het installeren van traditionele paalisolatoren, zoals funderingsconstructie, nivelleringsuitlijning en meerpuntsbevestiging, maken geïntegreerde buisrailsystemen gebruik van gestandaardiseerde beugelinstallatiemethoden, waardoor de bouwtijden aanzienlijk worden verkort. Wat betreft onderhoud vereisen traditionele isolatoren regelmatige reiniging van verontreinigingen, scheurdetectie en elektrische tests, terwijl het volledig gesloten ontwerp van buisvormige stroomrails de onderhoudsfrequentie en -kosten aanzienlijk verlaagt.

Materiaal- en procestechnische kenmerken
Moderne post-isolatoren worden voornamelijk vervaardigd met behulp van hoogwaardig elektrisch porselein, gehard glas of composietmaterialen. Hiervan bieden composietisolatoren voordelen zoals uitstekende hydrofobiciteit, hoge barstweerstand en een laag gewicht.
