Wat maakt buisvormige busbars van magnesium-aluminiumlegering essentieel voor krachtoverbrengingssystemen met ultrahoge spanning？

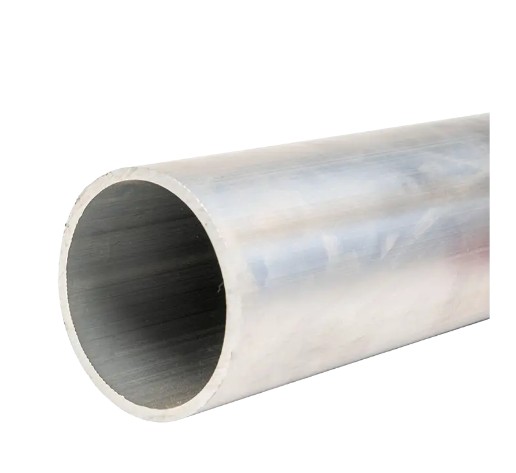

Buisvormige stroomrails van magnesium-aluminiumlegering met ultrahoge spanning (UHV). dienen als de kern geleidende componenten voor 500 kV en hoger energietransmissie- en transformatiesystemen met extra hoge spanning en ultrahoge spanning . Deze producten zijn vervaardigd met behulp van materiaalsystemen van magnesium-aluminiumlegeringen via precisie-extrusievormprocessen lichtgewicht constructie, hoge elektrische geleidbaarheid en uitstekende mechanische sterkte . De productserie omvat meerdere materiaalspecificaties, waaronder 6063G aluminium-magnesiumlegering, LF21Y aluminium-mangaanlegering, 6R05 zeldzame aardaluminiumlegering en 2A14 hittebestendige aluminiumlegering, die uitgebreid UHV-toepassingsscenario's dekt van 220 kV, 500 kV, 750 kV, ±800 kV tot 1000 kV. Onder nominale bedrijfsomstandigheden bereikt de elektrische geleidbaarheid ≥60% IACS , met een nominale stroomcapaciteit tot 12.000A , treksterkte gehandhaafd in de 180-250 MPa bereik, bereik bedrijfstemperatuur vanaf -40℃ tot 150℃ en een ontworpen levensduur van 30-40 jaar .

Materiaalsysteem en legeringssamenstellingontwerp

Primaire legeringskwaliteiten en kenmerken

De materiaalkeuze voor UHV-buisvormige busstangen van magnesium-aluminiumlegering bepaalt direct hun elektrische prestaties en mechanische betrouwbaarheid. Huidige technische toepassingen maken voornamelijk gebruik van de volgende vier legeringscategorieën:

• 6063G aluminium-magnesiumlegering : Behoort tot het Al-mgr-Si warmtebehandelbare versterkende legeringssysteem, met uitstekende extrusieverwerkingsprestaties en corrosieweerstand. De elektrische geleidbaarheid is ongeveer 53-55% IACS, met een treksterkte van 120-150 MPa, geschikt voor conventionele UHV-substationrailsystemen.
• LF21Y aluminium-mangaanlegering : Een roestwerende aluminiumlegering uit de Al-Mn-serie met uitstekende weerstand tegen atmosferische corrosie en goede lasbaarheid, met matige sterkte. Het wordt voornamelijk gebruikt in buitenstations in kustgebieden en omgevingen met hoge luchtvochtigheid.
• 6R05 Zeldzame aardaluminiumlegering : Bevat zeldzame aardmetalen (zoals Ce, La, enz.) in de aluminiummatrix, waardoor de korrelstructuur aanzienlijk wordt verfijnd, waardoor de sterkte bij hoge temperaturen en de kruipweerstand worden verbeterd. De elektrische geleidbaarheid bereikt ≥60% IACS, met een treksterkte van 180-220 MPa, geschikt voor UHV-hubstations met hoge stroomsterkte en zware belasting.
• 2A14 Hittebestendige aluminiumlegering : Een hittebestendige legering uit de Al-Cu-Mg-Si-serie die langdurig kan werken boven 150 ℃, met een treksterkte van meer dan 250 MPa. Het wordt voornamelijk gebruikt voor generatoruitgangen, transformatoren voor elektrische ovens en andere toepassingen met hoge stroomsterkte en hoge temperatuurstijging.

Kritieke controle van de chemische samenstelling

Nauwkeurige controle van de legeringssamenstelling is een voorwaarde voor het garanderen van consistente busbarprestaties. Als we de 6063G-legering als voorbeeld nemen, moeten de massafracties van de primaire elementen strikt worden gecontroleerd binnen de volgende bereiken:

Magnesium (Mg), als het primaire legeringselement, combineert met silicium (Si) om Mg₂Si-versterkingsfasen te vormen. Door middel van een T6-warmtebehandeling (oplossingsbehandeling voor kunstmatige veroudering) kan de materiaalsterkte aanzienlijk worden verbeterd. Ondertussen heeft de toevoeging van magnesium een ​​relatief kleine negatieve invloed op de elektrische geleidbaarheid, waardoor de 6063G-legering een uitstekende balans tussen sterkte en geleidbaarheid kan bereiken.

Elektrische prestaties en stroomdraagvermogen

Elektrische geleidbaarheid en weerstandskenmerken

De belangrijkste elektrische prestatie-indicatoren voor UHV-buisrails zijn elektrische geleidbaarheid en DC-weerstand. Volgens technische meetgegevens vertonen verschillende legeringskwaliteiten verschillende geleidende eigenschappen:

• 6063G-T6 Conditie : Elektrische geleidbaarheid ≥53% IACS, weerstand bij 20℃ ongeveer 0,0325 Ω·mm²/m
• 6101-T7 Conditie : Elektrische geleidbaarheid ≥56% IACS, weerstand bij 20℃ ongeveer 0,0308 Ω·mm²/m
• 6R05 Zeldzame aardlegering : Elektrische geleidbaarheid ≥60% IACS, weerstand bij 20℃ ongeveer 0,0287 Ω·mm²/m
• 1060 puur aluminium : Elektrische geleidbaarheid ≥61% IACS, maar met lagere mechanische sterkte, alleen gebruikt in toepassingen waar sterkte-eisen niet kritisch zijn

Als we als voorbeeld een 500 kV-onderstation nemen, bij gebruik van 6063G-buisvormige stroomrails met een buitendiameter van 160 mm en wanddikte van 8 mm , het dwarsdoorsnedeoppervlak is ongeveer 3.848 mm² . Bij een omgevingstemperatuur van 35℃ en een toegestane geleidertemperatuur van 80℃ bereikt de continue stroomdraagcapaciteit 4.500-5.000A . Als een 6R05-legering van zeldzame aardmetalen met dezelfde specificatie wordt gebruikt, kan de stroomdraagcapaciteit worden verhoogd 4.800-5.300A , wat neerkomt op een verbetering van ongeveer 6-8%.

Ontwerpreferentie huidige draagvermogen

Bij het ontwerp van de huidige draagkracht van buisvormige verzamelrails moet uitgebreid rekening worden gehouden met de dwarsdoorsnede van de geleider, de omstandigheden van de warmtedissipatie, de omgevingstemperatuur en de zonnestralingsfactoren. De volgende tabel geeft referentiewaarden voor de stroombelastbaarheid van typische specificaties onder buitenomstandigheden (omgevingstemperatuur 35℃, geleidertemperatuur 80℃, zonnestralingsintensiteit 1.000W/m²):

Het is opmerkelijk dat wanneer buisvormige busstangen worden gebruikt verbindingen tussen GIS (Gas Insulated Switchgear) en transformatoren of stroomonderbrekers , moet de werkelijke stroombelastbaarheid worden vermenigvuldigd met een correctiefactor van 0,85-0,90 vanwege de compacte ruimte en de beperkte warmteafvoeromstandigheden.

Mechanische sterkte en structureel ontwerp

Trek- en vloeisterkte

UHV-buisrails moet tijdens bedrijf meerdere mechanische belastingen kunnen weerstaan, waaronder eigen gewicht, winddruk, ijsaangroei en elektrodynamische kortsluitingskrachten. Hun mechanische prestatie-indicatoren moeten aan de volgende eisen voldoen:

• Treksterkte (Rm) : ≥180 MPa (6R05-legering kan boven 220 MPa reiken)
• Opbrengststerkte (Rp0,2) : ≥120 MPa (6063G in T6-toestand ongeveer 150 MPa)
• Verlenging (A50) : ≥8% (waarborgt geen brosse breuk tijdens het buigen van de installatie)
• Elasticiteitsmodulus : Ongeveer 70 GPa, equivalent aan puur aluminium

Onder invloed van kortsluitstroom moeten stroomrails enorme elektrodynamische krachten weerstaan. Het nemen van een 50kA/3s Bij kortsluitstroom kan de elektrodynamische kracht tussen aangrenzende parallelle geleiders bijvoorbeeld enkele duizenden Newton per meter bereiken, waardoor stroomrails niet alleen over voldoende statische sterkte moeten beschikken, maar ook over een goede vermoeidheidsweerstand moeten beschikken. De vermoeidheidslimiet van magnesium-aluminiumlegeringen is ongeveer 35-40% van de treksterkte, wat een goede duurzaamheid biedt in omgevingen met windgeïnduceerde trillingen en kortsluiting.

Ontwerp van doorbuiging en steunoverspanning

De ondersteuningsoverspanning van buisvormige stroomrails heeft een directe invloed op de projectkosten en de operationele veiligheid. Volgens de normen IEEE Std 605 en DL/T 5222 is de maximale doorbuiging van buisrails voor buitengebruik over het algemeen beperkt tot binnen 1/200 tot 1/150 van de overspanning. Neem het veelgebruikte φ160×8mm buisvormige verzamelrail bijvoorbeeld, onder de gecombineerde werking van eigen gewicht en basiswinddruk (0,5 kN/m²), kan de maximale steunoverspanning bereiken 8-10 meter . Als versterkte steunen worden gebruikt of de overspanning wordt teruggebracht tot 6-7 meter, kan de doorbuiging aanzienlijk worden verminderd en kan de weerstand tegen door de wind veroorzaakte trillingen worden verbeterd.

Voor toepassingen met grote overspanningen in UHV-substations (zoals kruispunten of apparatuurruimtes), buisvormige busbar-dempingsdraad Er worden vaak composietconstructies gebruikt, of er worden halverwege de overspanning hulpsteunen toegevoegd om door wind veroorzaakte trillingen en kortsluitingstrillingen te onderdrukken. Metingen hebben aangetoond dat na het installeren van aluminium geslagen draaddempingsleidingen in buisvormige stroomrails de door wind veroorzaakte trillingsamplitude kan worden verminderd door ruim 60% , waardoor het risico op vermoeidheidsfracturen effectief wordt voorkomen.

Weerbestendigheid en corrosiebescherming

Atmosferisch corrosiegedrag

Het oppervlak van buisvormige stroomrails van magnesium-aluminiumlegering vormt van nature een dichte structuur Al₂O₃-oxidefilm met een dikte van ongeveer 2-10 nm. Deze oxidefilm vertoont een goede stabiliteit in omgevingen met pH-waarden tussen 4-9, waardoor verdere corrosie van het substraat effectief wordt voorkomen. In industriële atmosferen (die SO₂ bevatten), maritieme atmosferen (die Cl⁻ bevatten) en zure regenomgevingen kan de oxidefilm echter beschadigd raken, wat kan leiden tot putcorrosie of intergranulaire corrosie.

Uit gegevens van versnelde corrosietests blijkt dat de jaarlijkse corrosiesnelheid van de 6063G-legering in industriële atmosferische omgevingen ongeveer bedraagt 0,5-1,5 μm , en ongeveer in mariene atmosferische omgevingen 1,0-3,0 μm . Gebaseerd op een ontwerplevensduur van 30 jaar en een wanddikte van 8 mm is er zelfs zonder extra bescherming slechts sprake van corrosieverlies 1-2% van de wanddikte, met een beperkte impact op de structurele sterkte. In ernstig corrosieve omgevingen (zoals kustgebieden met veel zout en mist) wordt echter oppervlakte-anodisatie of een anti-corrosiecoating aanbevolen.

Oppervlaktebeschermingsprocessen

Om de levensduur van buisrails in ruwe omgevingen te verlengen, worden doorgaans de volgende beschermende maatregelen toegepast:

1. Anodiserende behandeling : Genereren van een 10-25μm dikke Al₂O₃-film op het oppervlak door middel van elektrochemische methoden, met een hoge hardheid en goede isolatie-eigenschappen, waarbij de corrosieweerstand 3-5 keer is verbeterd.
2. Fluorkoolstofcoating : Spuiten van PVDF- of FEVE-fluorkoolstofcoatings met een filmdikte van 30-50 μm, die uitstekend kleur- en glansbehoud vertonen in ultraviolette en zoute mistomgevingen, met een corrosiebeschermingsduur van meer dan 20 jaar.
3. Hot-dip-coating : Het toepassen van thermisch verzinken of vertinnen op verbindende hardware en andere ongelijksoortige metalen contactgebieden om galvanische corrosie te voorkomen.
4. Geleidende vetbescherming : Het aanbrengen van zinkhoudend of zilverhoudend geleidend vet op de contactoppervlakken van verbindingen om zowel de contactweerstand te verminderen als lucht en vocht te isoleren.

Trends in technologische ontwikkeling

Nieuwe materialen en processen

Terwijl UHV-projecten zich ontwikkelen in de richting van hogere spanningsklassen en een grotere transmissiecapaciteit, blijft de buisrailtechnologie van magnesium-aluminiumlegeringen evolueren:

• Nano-composietversterking : Het introduceren van TiB₂- of Al₂O₃-deeltjes op nanoschaal in de aluminiummatrix kan de treksterkte vergroten boven 300 MPa zonder de elektrische geleidbaarheid aanzienlijk te verminderen, terwijl de kruipweerstand wordt verbeterd.
• Continue extrusietechnologie : Het gebruik van Conform continue extrusieprocessen maakt de productie van buisvormige stroomrails van onbeperkte lengte mogelijk, waardoor interfacezwakheden bij conventionele extrusie worden geëlimineerd en de productconsistentie aanzienlijk wordt verbeterd.
• Online blussen en ouder worden : Het integreren van extrusie-, afschrik- en verouderingsprocessen in een enkele productielijn verkort de productiecycli, terwijl nauwkeurige temperatuurregeling de prestatievariaties in T6-omstandigheden tot binnen ± 5% vermindert.

Intelligente monitoringtechnologie

Moderne UHV-substations introduceren geleidelijk het Internet of Things en kunstmatige intelligentie-technologieën voor realtime monitoring van de bedrijfsomstandigheden van buisrails:

1. Gedistribueerde glasvezeltemperatuurmeting : Het leggen van optische vezels op het oppervlak van buisvormige stroomrails of bij verbindingen, waarbij gebruik wordt gemaakt van Raman-verstrooiing of Brillouin-verstrooiingprincipes om gedistribueerde temperatuurveldmetingen te bereiken met een nauwkeurigheid van ± 1 ℃ en een ruimtelijke resolutie van 0,5 meter.
2. Draadloze spanningsmonitoring : Het installeren van miniatuur draadloze spanningssensoren op steunpunten en in het midden van de overspanning om de trillingsfrequentie en -amplitude in realtime te verzamelen, en door windgeïnduceerde trillingen en ijsgaloprisico's te identificeren door middel van spectrale analyse.
3. AI-foutvoorspelling : Machine learning-modellen trainen op basis van historische operationele gegevens, fusieanalyses uitvoeren op multidimensionale gegevens, waaronder temperatuur, trillingen en meteorologische omstandigheden, om potentiële fouten te voorspellen 72 uur vooraf met een nauwkeurigheid van meer dan 90%.

Vooruitkijkend, UHV-buisvormige busstangen van magnesium-aluminiumlegering naar toe zal ontwikkelen hogere sterkte, hogere elektrische geleidbaarheid, langere levensduur en grotere intelligentie , dat solide apparatuurondersteuning biedt voor het bouwen van een nieuw energiesysteem met hernieuwbare energie als steunpilaar.
