Wat maakt volledig geïsoleerde buisrails de slimme keuze voor moderne stroomdistributie？

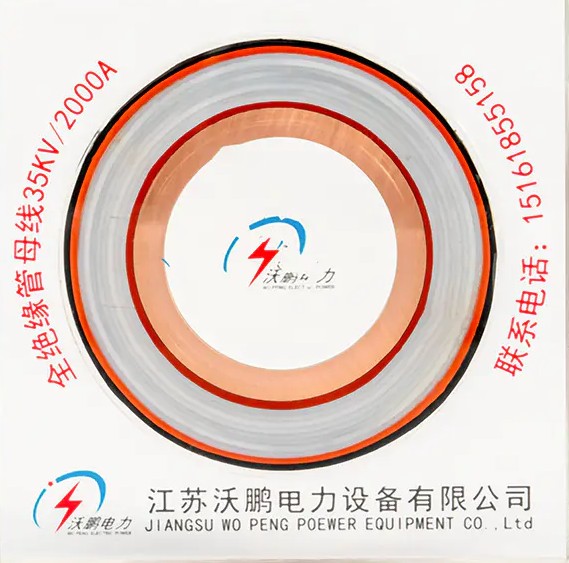

Volledig geïsoleerde buisrails vertegenwoordigen de oplossing van de volgende generatie voor stroomdistributiesystemen, die verbeterde veiligheid van de operator, superieure betrouwbaarheid in zware omstandigheden en aanzienlijk verminderde vrije ruimte-eisen combineert in vergelijking met traditionele kale of niet-geïsoleerde railsystemen. Door de geleider in te kapselen met hoog-diëlektrische materialen zoals epoxyhars of verknoopte isolatie, elimineren deze systemen de blootstelling van onder spanning staande geleiders en verminderen ze het risico op elektrische storingen dramatisch. Technische studies tonen aan tot 60% minder ongeplande uitval in vergelijking met conventionele open railopstellingen, vooral in omgevingen met hoge vervuilingsniveaus. Met de juiste installatie kunnen deze systemen betrouwbaar functioneren decennia met minimaal onderhoud, waardoor ze de optimale keuze zijn voor moderne onderstations, industriële faciliteiten en kritieke infrastructuur over de hele wereld.

Hoe volledig geïsoleerde buisrails de veiligheid van de stroomdistributie transformeren

Traditionele kale rails zijn afhankelijk van luchtisolatie en vereisen doorgaans grote veiligheidsafstanden 150–300 mm voor 35kV-systemen . Volledig geïsoleerde buisrails elimineren deze afhankelijkheid door solide isolatie te integreren die bestand is tegen impulsspanningen tot 150 kV . Deze fundamentele ontwerpverandering zorgt voor meetbare verbeteringen in elke dimensie van systeemprestaties.

Het elimineren van boogflitsgevaren

Vlamboogincidenten blijven een van de belangrijkste oorzaken van elektrisch letsel in industriële omgevingen. Het volledig gesloten ontwerp van geïsoleerde buisrails voorkomt onbedoeld contact met geleiders onder spanning en vermindert de kans op elektrische storingen. De solide isolatiebarrière zorgt ervoor dat zelfs onder storingsomstandigheden de vrijkomende energie binnen het systeem blijft, waardoor de veiligheid van het personeel tijdens bedienings- en onderhoudsactiviteiten aanzienlijk wordt verbeterd.

Afdichting op IP68-niveau voor extreme omgevingen

In industriële zones, kuststations en mijnbouwomgevingen kunnen verontreinigingen zoals zoutmist, stof en chemische deeltjes de isolatieprestaties van traditionele systemen snel aantasten. Volledig geïsoleerde buisrails bereiken dit Afdichting op IP68-niveau , waardoor het binnendringen van vocht wordt voorkomen en oppervlaktetracking wordt geëlimineerd. Dit resulteert in langere onderhoudsintervallen en stabielere prestaties op de lange termijn, zelfs in de meest veeleisende bedrijfsomstandigheden.

Verminderd risico op gedeeltelijke ontlading

Gedeeltelijke ontlading is een kritische indicator voor degradatie van de isolatie, die na verloop van tijd tot catastrofale storingen kan leiden. De solide isolatiestructuur van volledig geïsoleerde buisrails elimineert luchtspleten en holtes waar doorgaans gedeeltelijke ontlading plaatsvindt. Testen volgens de IEC-normen bevestigen dat deze isolatiesystemen de diëlektrische integriteit behouden, zelfs na langdurige blootstelling aan vocht, zoutnevel en thermische cycli, waardoor betrouwbaarheid op lange termijn wordt gegarandeerd zonder verslechtering van de isolatieprestaties.

Compact ontwerp en voordelen voor ruimteoptimalisatie

Ruimtebeperkingen vormen een groeiende uitdaging in de moderne elektrische infrastructuur. Omdat de isolatie rechtstreeks in het geleidersysteem is geïntegreerd, worden de vereisten voor de vrije ruimte tussen fases geminimaliseerd, waardoor installaties op aanzienlijk kleinere oppervlakten mogelijk zijn.

Dit compacte ontwerpvoordeel maakt volledig geïsoleerde buisrails ideaal voor installaties in bestaande onderstations waar de uitbreidingsruimte beperkt is, ondergrondse faciliteiten waar de verticale speling beperkt is, en retrofitprojecten waarbij het minimaliseren van stilstand van cruciaal belang is. De mogelijkheid om deze systemen door kabelgleuven, kabelgoten en kabeltunnels te leiden – vergelijkbaar met conventionele kabels – biedt een ongeëvenaarde installatieflexibiliteit vergeleken met starre railopstellingen.

Bewezen prestaties in kritieke infrastructuurtoepassingen

Veldtoepassingen in diverse industrieën tonen aan dat volledig geïsoleerde buisrails de operationele stabiliteit aanzienlijk verbeteren onder fluctuerende belastingen en omgevingsstress. De volgende sectoren vertegenwoordigen de belangrijkste groeimotoren voor deze technologie.

Hernieuwbare energiesystemen

Windparken en zonne-energiecentrales opereren in enkele van de meest uitdagende omgevingsomstandigheden: zoutnevel op zee, woestijnstofstormen en extreme temperatuurschommelingen. Volledig geïsoleerde buisrails zorgen voor consistente elektrische prestaties in deze omgevingen, waarbij het afgedichte ontwerp de door vervuiling veroorzaakte storingen voorkomt waar traditionele open railsystemen last van hebben. De buisvormige structuur ondersteunt een uniforme warmteverdeling, waardoor het systeem binnen veilige temperatuurgrenzen kan werken onder continue belastingsomstandigheden die typisch zijn voor duurzame opwekking.

Voeding voor spoorwegvervoer

Stedelijke spoorwegsystemen vereisen een hoge betrouwbaarheid in besloten ondergrondse tunnels en verhoogde sporen die zijn blootgesteld aan weersinvloeden. De compacte voetafdruk en de afgedichte constructie van volledig geïsoleerde buisrails maken ze bijzonder geschikt voor deze toepassingen, waar de toegang voor onderhoud beperkt is en de veiligheidsmarges moeten worden gemaximaliseerd. De systemen leveren stabiele prestaties onder de hoge stroomsterkte en hoogfrequente schakelbelastingen die kenmerkend zijn voor tractie-energienetwerken.

Smart Grid- en datacenterinfrastructuur

Moderne datacenters en smart grid-substations vereisen stroomdistributiesystemen die een hoge vermogensdichtheid combineren met een minimale footprint. Volledig geïsoleerde buisrails voldoen aan beide eisen en bieden tegelijkertijd de betrouwbaarheid die nodig is voor bedrijfskritische operaties. De verminderde vrije ruimte maakt een efficiënter gebruik van waardevolle vloerruimte mogelijk, en het afgedichte ontwerp elimineert de besmettingsrisico's die gepaard gaan met koelomgevingen met een hoge luchtstroom.

Thermische stabiliteit en betrouwbaarheid op lange termijn

Moderne isolatiematerialen zijn ontworpen om efficiënte warmteafvoer te bieden terwijl de diëlektrische sterkte behouden blijft onder voortdurende thermische spanning. De techniek achter volledig geïsoleerde buisrails pakt de thermische uitdagingen aan die de prestaties van conventionele systemen beperken.

Geoptimaliseerd ontwerp voor warmteafvoer

De buisvormige geleidergeometrie zorgt voor een grote oppervlakte-volumeverhouding die natuurlijke convectiekoeling bevordert. In combinatie met thermisch geleidende isolatieformuleringen bereikt dit ontwerp stabiele bedrijfstemperaturen, zelfs bij nominale stromen tot 12.000A . De uniforme temperatuurverdeling over de dwarsdoorsnede van de geleider minimaliseert hotspots die de veroudering van de isolatie in traditionele systemen versnellen.

Weerstand tegen thermisch fietsen

Energiesystemen ervaren dagelijkse en seizoensgebonden belastingvariaties die thermische cyclusstress veroorzaken. De materiaalinterface tussen geleider en isolatie in volledig geïsoleerde buisrails is ontworpen om differentiële thermische uitzetting op te vangen zonder delaminatie of scheuren. IEC-testprotocollen voor thermische cycli bevestigen dat deze systemen de structurele en elektrische integriteit behouden na duizenden temperatuurcycli, waardoor prestatiestabiliteit over het volledige operationele temperatuurbereik wordt gegarandeerd.

Tientallen jaren onderhoudsvrij gebruik

De afgedichte constructie elimineert de noodzaak van periodieke reiniging, opnieuw aandraaien en isolatietesten die traditionele kale railsystemen vereisen. Routinematige visuele inspectie is voldoende om de systeemintegriteit te bevestigen, omdat het afgedichte ontwerp de blootstelling aan omgevingsverontreinigingen die degradatie veroorzaken, tot een minimum beperkt. Dit onderhoudsprofiel vertaalt zich direct naar lagere operationele uitgaven en hogere systeembeschikbaarheid gedurende de volledige levensduur.

Waarom toonaangevende ingenieurs volledig geïsoleerde buisrails specificeren

De overgang van traditionele kale rails naar volledig geïsoleerde buisontwerpen versnelt in de mondiale energiesector. Technische teams en inkoopprofessionals onderkennen steeds meer de voordelen van de totale eigendomskosten die veel verder reiken dan de initiële installatie.

Voordelen van de totale eigendomskosten

• Lagere installatiekosten dankzij minimale vrije ruimte en flexibele routering door bestaande kabelinfrastructuur
• Lagere onderhoudskosten gedurende tientallen jaren gebruik zonder dat periodieke reiniging of isolatieherstel nodig is
• Geminimaliseerde downtimeverliezen door tot 60% minder ongeplande uitval in vergelijking met kale railsystemen
• Verbeterde veiligheidsnaleving het verminderen van de aansprakelijkheidsblootstelling en verzekeringskosten in verband met vlamboogincidenten
• Efficiëntiewinst in de ruimte waardoor een hogere vermogensdichtheid in bestaande faciliteiten mogelijk is zonder structurele uitbreiding

Naleving en certificering van wereldwijde normen

Volledig geïsoleerde buisrails zijn ontworpen en getest om te voldoen aan strenge internationale normen, waaronder IEC 62271, IEEE C37.20 en relevante nationale elektrische codes. Typetestrapporten over elektrische, mechanische en thermische prestaties bieden de documentatie die vereist is voor goedkeuringen van nutsbedrijven en het afsluiten van verzekeringen. Voor projecten die aangepaste specificaties vereisen, kunnen technische teams op maat gemaakte oplossingen ontwikkelen met geverifieerde prestatiebereiken voor spanningsniveaus 0,4 kV tot 35 kV en huidige beoordelingen van 1.000A tot 12.000A .

Toeleveringsketen en technische ondersteuning

Het selecteren van een productiepartner met uitgebreide interne capaciteiten garandeert een consistente materiaalkwaliteit, gecontroleerde productieprocessen en responsieve technische ondersteuning. Vanaf het eerste advies over het systeemontwerp tot en met het toezicht op de installatie en de inbedrijfstelling minimaliseert de end-to-end projectondersteuning het implementatierisico en versnelt de tijd tot inbedrijfstelling. Ervaren fabrikanten onderhouden complete typetestportfolio's en kunnen referentie-installaties leveren voor windparken, onderstations, industriële installaties en doorvoersystemen over de hele wereld.

Beste praktijken voor specificatie en inkoop

Het maximaliseren van de voordelen van volledig geïsoleerde buisrail technologie vereist aandacht voor specificatiedetails en leverancierskwalificatie tijdens het inkoopproces.

1. Controleer of potentiële leveranciers volledige typetestrapporten verstrekken over weerstand tegen impulsspanning, gedeeltelijke ontlading, thermische cycli en mechanische belastingstests volgens IEC- of IEEE-normen
2. Vraag documentatie aan over de traceerbaarheid van materialen voor geleiderlegeringen en isolatieverbindingen om consistentie en voorspelbaarheid van prestaties op de lange termijn te garanderen
3. Bevestig dat het kwaliteitsmanagementsysteem van de leverancier gecertificeerd is volgens ISO 9001 en dat de productieprocessen regelmatig worden onderworpen aan audits door derden
4. Evalueer de staat van dienst van de leverancier in toepassingen die overeenkomen met het spanningsniveau, de stroomsterkte en de omgevingsomstandigheden van uw project
5. Beoordeel de beschikbaarheid van technische ondersteuning voor optimalisatie van de systeemindeling, thermische modellering en installatiebegeleiding die specifiek zijn voor de beperkingen van uw faciliteit
6. Bekijk de garantievoorwaarden en mogelijkheden voor after-sales service, inclusief de beschikbaarheid van reserveonderdelen en de technische responstijdlijnen
