Hoe kiest u de juiste busbar voor midden- en laagspanningssystemen?

Hoe u het goede kiest Busbar voof midden- en laagspanningssystemen

Het directe antwoord: kies uw stroomrail door eerst de spanningsklasse te bevestigen, vervolgens de dimensionering te bepalen voor continue stroomsterkte en kortsluitvastheid, het geleidermateriaal te selecteren en ten slotte de isolatie en behuizing af te stemmen op de installatieomgeving. Of u nu een laagspanningsrailontwerp voor een commercieel schakelbord voltooit of een middenspanningsrailsysteem specificeert voor een onderstation, deze vier stappen voorkomen de meest voorkomende en kostbare specificatiefouten. Deze gids behenelt elk beslissingspunt met specifieke gegevens en praktijkvoorbeelden.

Spanningsclassificatie: het startpunt voor elke busbarbeslissing

Voordat met enige enere parameter rekening wordt gehouden, moet de bedrijfsspanning van het systeem worden vastgesteld. De spanningsclassificatie definieert de isolatievereisten, kruipafstanden, vrije afstanden en de toepasselijke ontwerpnormen. Het specificeren van een verzamelrail zonder de spanningsklasse te bevestigen leidt eerst tot ondergeïsoleerde ontwerpen of onnodig overontwikkelde en zware constructies.

De internationaal geaccepteerde classificatie onder IEC 60038 verdeelt energiesystemen in twee hoofdcategorieën die relevant zijn voor het ontwerp van stroomrails:

• Laagspanning (LV): Systemen die werken op of onder 1.000 V AC (of 1.500 V DC). Voornamelijk beheerst door IEC 61439-1/2 voor schakelapparatuur. Typische toepassingen zijn onder meer schakelborden, motorcontrolecentra, verdeelborden en stroomverdeeleenheden in datacentra.
• Middenspanning (MV): Systemen die werken tussen 1 kV en 36 kV AC. Geregeld door IEC 62271-1 en IEC 62271-200 voor metaalomsloten schakelapparatuur. Typische toepassingen zijn onder meer primaire onderstations, verzamelsystemen voor wind- en zonneparken, hoofdinkomsten van industriële installaties en schakelapparatuur voor nutsvoorzieningen.

De technische implicaties van deze classificatie zijn aanzienlijk. Een middenspanningsrailsysteem van 12 kV moet bestand zijn tegen een bliksemimpulstestspanning van 75 kV BIL (basisisolatieniveau) conform IEC 62271-1, terwijl alleen een laagspanningsrail van 690 V wordt getest 8 kV impuls . De vereiste kruipafstand voor een 12 kV-systeem in een omgeving van vervuilingsgraad 3 is ongeveer 300 mm fase-aarde , vergeleken met alleen 25–32 mm voor 690 V laagspanningsapparatuur. Deze verschillen in de behuizingsgrootte, de keuze van het isolatiemateriaal en de afstand tussen de busbars zorgen ervoor dat de beslissing over de spanningsklasse van invloed is op vrijwel elke stroomafwaartse ontwerpparameter.

Continue stroomsterkte en doorsnedegrootte

Na bevestiging van de spanningsklasse is de continue stroomsterkte de volgende kritische parameter. De stroomrail moet doorgaans de maximale continue belastingsstroom kunnen dragen zonder de maximaal toegestane geleidertemperatuur te overschrijden 90°C voor geïsoleerde stroomrails and 105°C voor blank koperen stroomrails op vastgeschroefde contactpunten volgens IEC 61439 en IEC 62271-1.

De stroomsterkte is afhankelijk van het materiaal van de geleider, de dwarsdoorsnede, het oppervlak voor warmteafvoer, de omgevingstemperatuur, de ventilatie van de behuizing en de installatierichting. De referentieomgevingstemperatuur voor de meeste IEC-normen is 40°C . Voor locaties waar de omgevingstemperatuur regelmatig de 40°C overschrijdt (zoals woestijn- of tropische locaties) moet een reductiefactor worden toegepast. Als algemene richtlijn geldt dat voor elke temperatuurstijging van 10°C boven de 40°C ongeveer een temperatuurstijging nodig is 8–12% derating van de continue stroomsterkte.

De onderstaande tabel geeft indicatieve continue stroomwaarden voor koperen verzamelrails bij standaard omgevingsomstandigheden, die een reeks doorsneden bestrijken die relevant zijn voor zowel laagspanningsrailontwerp als middenspanningsrailsysteemtoepassingen:

Voor middenspanningsrailsystemen is De stroomdichtheid ligt doorgaans tussen 1,5 en 2,0 A/mm² dat gesloten koperen stroomrails binnen de thermische limieten blijven. Het overschrijden van dit bereik zonder geverifieerde thermische tests leidt tot versnelde degradatie van de isolatie en contactoxidatie bij boutverbindingen.

Het is belangrijk op te merken dat deze beoordelingen indicatief zijn. Het werkelijke vermogen voor een specifieke assemblage moet worden geverifieerd door typetests of geverifieerde berekeningen volgens IEC 61439-1 bijlage D voor laagspanningssystemen, of thermische modellering volgens IEC 62271-1 voor middenspanningssystemen. Pas de cataloguswaarden niet rechtstreeks toe op gesloten installaties zonder rekening te houden met de thermische reductie van de behuizing.

Kortsluiting is bestand tegen stroom: een niet-onderhandelbare ontwerpparameter

Een stroomrail met de juiste afmetingen voor continue stroom kan tijdens een fout nog steeds catastrofaal uitvallen als de kortsluitvastheid onvoldoende is. Kortsluitstroom genereert twee gelijktijdige spanningen: thermische spanning door I²t-verwarming en mechanische spanning door elektromagnetische krachten tussen aangrenzende geleiders.

Thermische weerstand. Maatvoering

De thermische weerstandsvereiste wordt doorgaans uitgedrukt als een nominale kortstondige weerstandsstroom (Icw) voor een gedefinieerde duur 1 seconde voor middenspanningsapparatuur en 1 seconde or 0.2 seconds voor laagspanningsassemblages onder IEC 61439. Typische Icw-waarden variëren van 10 kA tot 63 kA voor middenspanningsborden en vanaf 10 kA tot 100 kA voor laagspanningsinstallaties.

Met behulp van de adiabatische verwarmingsformule A = I × √t / K , waarbij K voor koper ongeveer 141 A·s^0,5/mm² is en voor aluminium ongeveer 87 A·s^0,5/mm², vereist een systeem met een foutniveau van 40 kA gedurende 1 seconde een minimale koperdoorsnede van ongeveer 284 mm² . Voor een fout van 25 kA / 1 s is de minimale koperdoorsnede ongeveer 177 mm² . Controleer altijd of de door u geselecteerde raildoorsnede voldoet aan het foutniveau uit het kortsluitingsonderzoek van het systeem, en niet uit een algemene tabel.

Elektromagnetische kracht tussen parallelle geleiders

Tijdens een fout kan de piekkortsluitstroom (doorgaans 2,5 maal de RMS symmetrische foutstroom voor asymmetrische piek volgens IEC 62271-100) genereert elektromagnetische krachten tussen aangrenzende fasegeleiders evenredig met I²/d, waarbij d de scheiding van de geleiders is. Voor een RMS-fout van 40 kA met een piek van 100 kA ervaren twee parallelle geleiders met een onderlinge afstand van 150 mm op een overspanning van 500 mm een piekkracht van ongeveer 6.700 N/m . De railsteunen, de nominale waarden van de isolatorcantilever en de doorsnede van de geleider moeten allemaal worden gecontroleerd op basis van deze kracht om mechanisch falen tijdens het verhelpen van fouten te voorkomen.

Materiaalkeuze geleider: koper versus aluminium

De keuze tussen koperen en aluminium geleiders heeft invloed op de stroomdichtheid, het gewicht, de betrouwbaarheid van de verbindingen en de onderhoudsvereisten op de lange termijn. Beide materialen worden gebruikt in middenspanningsrailsystemen en laagspanningsrailontwerp, maar hun respectievelijke sterke punten passen bij verschillende toepassingscontexten.

Koperen busbars

Elektrolytisch taai koper (aanduiding C11000 of Cu-ETP) bereikt een elektrische geleidbaarheid van ~100% IACS . De hoge geleidbaarheid maakt compacte doorsneden mogelijk, wat van cruciaal belang is in schakelinstallaties met beperkte ruimte. Koper vertoont ook uitstekende weerstand tegen oxidatie bij contactoppervlakken, lagere contactweerstand bij boutverbindingen gedurende de levensduur, en betere mechanische kruipweerstand bij aanhoudende boutklemkracht vergeleken met aluminium. Om deze redenen is koper het standaard geleidermateriaal middenspanningsschakelaars voor binnenshuis, laagspanningsschakelborden en motorcontrolecentra waar de ruimte in de behuizing beperkt is en de gezamenlijke betrouwbaarheid over een levensduur van 30 jaar van het grootste belang is.

Aluminium busbars

Geleiders van aluminiumlegeringen (doorgaans 1350-H19 voor elektrische toepassingen of 6063-T6 voor structurele railtoepassingen) bereiken ongeveer 61% IACS-geleidingsvermogen - wat betekent dat een aluminium stroomrail ongeveer nodig is 64% meer dwarsdoorsnedeoppervlak dan een koperen stroomrail om dezelfde stroom te transporteren. Aluminium heeft echter een dichtheid van ongeveer 2,7 g/cm³ vergeleken met koper 8,9 g/cm³ , waardoor aluminium een aanzienlijk gewichtsvoordeel krijgt voor langetermijnbusductsystemen en buitenstationconstructies. Een aluminium stroomrail van 150 mm x 10 mm weegt ongeveer 4,1 kg/m , vergeleken met ongeveer 13,4 kg/m voor een koperen staaf met een gelijkwaardige stroomcapaciteit. Voor buitenbusconstructies waarbij het verminderen van de belasting van isolator en portaal een structureel ontwerpdoel is, is aluminium vaak de meer praktische keuze.

Wanneer aluminium busrails worden vastgeschroefd aan koperen apparatuurterminals - zoals transformatorbussen of stroomonderbrekerpads - zijn bimetaal overgangsconnectoren en geleidende verbindingsverbindingen verplicht om galvanische corrosie te voorkomen en in de loop van de tijd een lage contactweerstand te behouden.

Isolatieselectie voor laagspannings- en middenspanningstoepassingen

Isolatiekeuze is een van de meest consequente beslissingen bij de specificatie van stroomrails. Isolatiefouten zijn verantwoordelijk voor een aanzienlijk deel van de serviceonderbrekingen in schakelinstallaties en veiligheidsincidenten. Het juiste isolatiesysteem moet worden afgestemd op de bedrijfsspanning, de omgevingsomgeving, de thermische klasse en de fysieke vorm van de verzamelrail.

Laagspanningsisolatiesystemen

Voor laagspanningsrailontwerp bij spanningen tot 1.000 V AC worden meestal de volgende isolatiesystemen gespecificeerd:

• PVC-hoes: Standaard voor 690 V AC-systemen; geclassificeerd tot 70°C of 105°C, afhankelijk van de kwaliteit. Lage kosten en eenvoudig aan te brengen. Geschikt voor schone binnenomgevingen met een gemiddelde luchtvochtigheid.
• Krimpkous van polyolefine: Biedt een conforme, vochtbestendige isolatielaag; geschikt voor 600 V tot 1 kV; verkrijgbaar in dubbelwandige versies met intern zelfklevend afdichtmiddel voor verbeterde omgevingsbescherming bij IP54 of hogere behuizingen.
• Epoxy poedercoating: Elektrostatisch aangebracht en uitgehard om een harde, uniforme coating te produceren met een diëlektrische sterkte van ongeveer 20–25 kV/mm . Biedt zowel elektrische isolatie als mechanische oppervlaktebescherming. Op grote schaal gebruikt voor platte verzamelrails in compacte schakelinstallaties.
• Luchtisolatie met fasebarrières: Voor stroomrails in door metaal omsloten constructies zorgen fase-naar-fase- en fase-naar-aarde-isolatiebarrières (doorgaans gemaakt van glasvezelversterkt polyester of polycarbonaatplaat) voor de vereiste afstanden zonder isolatie rechtstreeks op de geleider aan te brengen. Deze aanpak is gebruikelijk bij grote LV-schakelborden, waar verzamelrails tijdens gebruik mogelijk moeten worden geïnspecteerd of opnieuw moeten worden aangedraaid.

Middenspanningsisolatiesystemen

Een middenspanningsrailsysteem vereist een aanzienlijk robuustere isolatie. Bij 12 kV is de fase-naar-aarde bedrijfsspanning ongeveer 6,9 kV RMS , en het systeem moet bestand zijn tegen een blikseminslag van 75 kV en a 28 kV netfrequentie testspanning volgens IEC 62271-1.

• Gegoten epoxyhars isolatie: Gebruikt in volledig geïsoleerde en afgeschermde (FIS) buskanaalsystemen voor 12–36 kV. De gehele stroomrail is ingekapseld in gegoten epoxy, waardoor luchtspleten worden geëlimineerd en betrouwbare prestaties worden geleverd in omgevingen met hoge luchtvochtigheid, vervuilde of condenserende omstandigheden. Bijzonder geschikt voor industriële locaties aan de kust en ondergrondse onderstationtoepassingen.
• Isolatie van vernet polyethyleen (XLPE): Toegepast op geprefabriceerde middenspanningsbusduct. Geschikt voor continue bedrijfstemperaturen tot 90°C en kortsluittemperaturen tot 250°C . Biedt goede vochtbestendigheid en mechanische flexibiliteit voor installaties met beperkte routeringsruimte.
• Luchtisolatie met massieve afstandhouders: De traditionele aanpak in met metaal beklede en met metaal omsloten schakelapparatuur. De fase-naar-aarde- en fase-naar-fase-afstanden worden gehandhaafd door steunisolatoren van epoxyhars of porselein. Kruipafstanden moeten voldoen aan de vereisten van IEC 60071 voor het vervuilingsniveau van de locatie – bij vervuilingsgraad 3 minimaal 25 mm per kV fase-naar-aarde is vereist.
• SF6-gasisolatie: Gebruikt in gasgeïsoleerde schakelapparatuur (GIS) waarbij het gehele verzamelrailsysteem is ingesloten in een geaarde metalen behuizing gevuld met SF6-gas met een absolute druk van ongeveer 3–5 bar. SF6 heeft ongeveer een diëlektrische sterkte 2,5 keer zoveel als lucht bij atmosferische druk, waardoor de afmetingen van de behuizing drastisch kunnen worden verminderd. Deze aanpak wordt gebruikt waar de ruimte ernstig beperkt is, zoals stedelijke ondergrondse substations en offshore platformschakelkamers.

Behuizingstype, IP-waarde en thermische reductie

De behuizing waarin het railsysteem is ondergebracht, heeft een directe invloed op de haalbare stroomsterkte. Hogere IP-classificaties beperken de luchtstroom door de behuizing, waardoor de convectieve warmtedissipatie van het railoppervlak wordt verminderd en het vereist dat de rail wordt verlaagd ten opzichte van de classificatie voor open lucht.

Als praktische gids voor de stroomreductie van gesloten stroomrails op basis van IP-klasse:

• IP31 / IP42 (standaard binnenschakelapparatuur): Minimale beperking van natuurlijke ventilatie. Reductiefactor ongeveer 0,90–1,00 ten opzichte van beoordeling in open lucht.
• IP54 (stof- en spatwaterdicht): Gereduceerde ventilatieopeningen. Typische deratingfactor 0,85–0,90 , wat neerkomt op een vermindering van de huidige capaciteit met 10 à 15%.
• IP65 / IP66 (volledig afgedicht): Geen ventilatieopeningen; warmtedissipatie beperkt tot geleiding door de wanden van de behuizing. Normaal gesproken een reductiefactor 0,75–0,85 . Voor stroomrails met hoge stroomsterkte in IP65-behuizingen kan geforceerde luchtkoeling of een vloeistofgekoelde busduct nodig zijn om de stroomrail binnen de thermische limieten te houden.
• NEMA 4X (corrosiebestendig afgedicht): Soortgelijke thermische beperking als IP66. Algemeen gespecificeerd voor voedselverwerking, farmaceutische en maritieme toepassingen waar washdown en chemische bestendigheid vereist zijn.

Wanneer u een leverancier van middenlaagspanningsrails inschakelt voor een project waarbij behuizingen met IP54 of hoger betrokken zijn, geef dan tijdens de aanvraagfase de IP-classificatie van de behuizing en het interne volume door, zodat de leverancier de juiste reductiefactor kan opnemen in zijn huidige classificatieberekeningen. Het met terugwerkende kracht toepassen van derating nadat de verzamelrail is gespecificeerd, resulteert vaak in ondergewaardeerde assemblages die de typetest niet doorstaan.

Busbarconfiguratie: platte, buisvormige en busductformaten

Busbars zijn verkrijgbaar in verschillende fysieke formaten, elk geschikt voor verschillende spanningsklassen, stroombereiken en installatiemethoden. Door de verschillen te begrijpen, kan het juiste formaat vanaf het begin worden gespecificeerd in plaats van aangepast nadat de lay-out van de schakelapparatuur is vastgesteld.

Platte rechthoekige staaf

Het meest gebruikte formaat voor laagspanningsrailontwerp. Verkrijgbaar in breedtes van 12 mm tot 200 mm en diktes van 3 mm tot 20 mm in koper of aluminium. Meerdere platte staven kunnen parallel worden gestapeld om de stroomsterkte te verhogen - een gebruikelijke aanpak bij laagspanningsschakelapparatuur met hoge stroomsterkte waarbij de ruimte in één dimensie beperkt is. Twee parallelle koperen staven van 100 mm x 10 mm kunnen bijvoorbeeld ongeveer 100 mm x 10 mm koperen staven dragen 3.600–4.400 A , waardoor de classificatie voor één staaf effectief wordt verdubbeld met een bescheiden toename in montagehoogte.

Buisvormige ronde staaf

Ronde buisvormige geleiders (meestal aluminiumlegering 6063-T6 of 6101-T61, of C11000-koper) zijn het standaardformaat voor middenspanningsrailsystemen voor buiten in luchtgeïsoleerde onderstations. Het buisvormige profiel maximaliseert de verhouding tussen oppervlakte en massa voor warmteafvoer, biedt een hoge sectiemodulus per gewichtseenheid voor de overspanning tussen steunisolatoren, en bij spanningen boven 66 kV vermindert het gladde ronde oppervlak de corona-aanvang door een uniforme verdeling van het elektrische veld. Buisrails voor 110-500 kV-onderstationtoepassingen variëren doorgaans van 80 mm tot 200 mm buitendiameter met wanddiktes van 6–15 mm.

Busduct (busbaan)

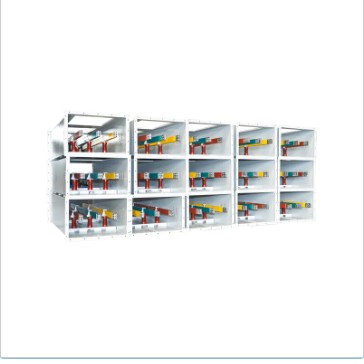

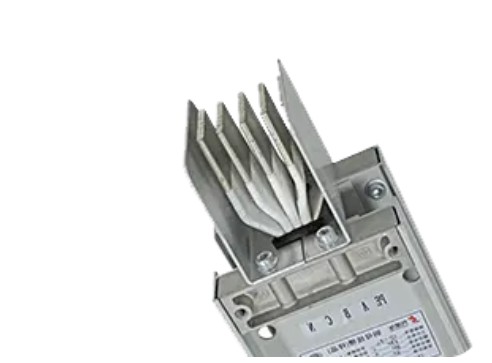

Geprefabriceerde busductsystemen bestaan uit platte of buisvormige busrails, ingesloten in een in de fabriek gemonteerde metalen behuizing, verkrijgbaar in vermogens vanaf ongeveer 400 A tot 6.300 A voor LV-toepassingen en tot 40 kA voor generator- en transformatoraansluitingen. Busduct biedt de voordelen van consistente, in de fabriek geverifieerde stroomwaarden, in de fabriek aangebrachte isolatie en fasebarrières, en een snelle installatie ter plaatse in vergelijking met in het veld vervaardigde stroomrails. Voor middenspanningstoepassingen wordt een met giethars geïsoleerde busduct met een vermogen van 12–36 kV gebruikt in situaties waarin een kabelalternatief een onpraktisch aantal parallelle kabels zou vereisen en waar een compacte, inspecteerbare route nodig is.

Toepasselijke normen en nalevingsvereisten

Naleving van de toepasselijke norm is een vereiste voor projectgoedkeuring en geen optionele kwaliteitsverbetering. De norm die van toepassing is op de railmontage bepaalt de typetests die moeten worden bijgewoond, de routinetests die vereist zijn voor elke eenheid en de documentatie die de eindgebruiker of bevoegde autoriteit (AHJ) nodig heeft voor de goedkeuring van de inbedrijfstelling.

• IEC 61439-1 en IEC 61439-2: Bedek laagspanningsschakelapparatuur en besturingsapparatuur. IEC 61439-1 is de norm voor algemene regels; IEC 61439-2 heeft betrekking op vermogensschakel- en besturingsapparatuur (PSC-assemblages). Typetests omvatten verificatie van temperatuurstijging, kortsluitvastheid, diëlektrische weerstand en testen van de beschermingsgraad (IP).
• IEC 62271-1 en IEC 62271-200: Bestrijk middenspanningsschakel- en besturingsapparatuur. IEC 62271-200 heeft specifiek betrekking op AC-metaalomsloten schakelapparatuur van 1 kV tot 52 kV, inclusief typetests voor de interne boogclassificatie (IAC) - een steeds vaker vereiste specificatie voor personeelsbescherming in bezette schakelruimten. IAC-ratings van AFLR 16 kA gedurende 1 seconde or 25 kA gedurende 1 seconde worden doorgaans gespecificeerd voor MV-schakelapparatuur binnenshuis in commerciële en industriële projecten.
• UL 857 (buslijnen): Noord-Amerikaanse norm voor busbaansystemen tot 600 V AC, 6.000 A. Vereist voor projecten in de Verenigde Staten en Canada waar busduct wordt gebruikt voor stroomdistributie in gebouwen of industriële installaties.
• GB/T 5585.1 / 5585.2: Chinese nationale normen voor koperen en aluminium stroomrails voor elektrische doeleinden. Vereist voor projecten in China en relevant bij inkoop bij een leverancier van middenlaagspanningsrails die volgens Chinese nationale normen produceert.
• IEEE-standaard 605: IEEE-gids voor busontwerp in luchtgeïsoleerde onderstations. Biedt de berekeningsmethodologie voor stroomsterkte, kortsluitkracht en mechanisch overspanningsontwerp van buisvormige en platte busrailsystemen in buitenstationstructuren. Wordt veel gebruikt in Noord-Amerikaanse nutsprojecten en voor projecten in regio's waar IEEE-in plaats van IEC-normen de contractuele basis vormen.

Wanneer u navraag doet bij een leverancier van middenlaagspanningsrails, vermeld dan de geldende norm, het vereiste typetestbewijs en of door derden bijgewoonde tests of door derden gecertificeerde testrapporten acceptabel zijn. Voor kritieke infrastructuurprojecten vermindert het specificeren van originele typetestcertificaten van geaccrediteerde testlaboratoria (KEMA, CESI, CPRI of gelijkwaardig) in plaats van testverklaringen die alleen van de fabrikant zijn, het projectrisico aanzienlijk.

Milieu- en locatiespecifieke overwegingen

Omgevingsomstandigheden op de installatielocatie zijn van invloed op de materiaalkeuze van de rail, het isolatietype, de oppervlaktebehandeling en de onderhoudsintervallen. Als er tijdens de specificatiefase geen rekening wordt gehouden met de omstandigheden ter plaatse, resulteert dit in voortijdige degradatie van de isolatie, versnelde corrosie bij boutverbindingen en een kortere levensduur.

Omgevingstemperatuur en hoogte

Voor sites hierboven 1.000 m hoogte neemt de luchtdichtheid af en daarmee de diëlektrische sterkte van lucht en de effectiviteit van convectieve koeling. IEC 62271-1 vereist correctie van zowel de diëlektrische testspanningen als de stroomsterkte voor hoogtes boven 1.000 m. Voor een locatie op 2.000 m hoogte is een hoogtecorrectiefactor van ongeveer nodig 0,94 toegepast op de nominale diëlektrische weerstandsspanning , wat betekent dat apparatuur met een voedingsfrequentie van 28 kV die bestand is tegen zeeniveau opnieuw moet worden geverifieerd bij de verminderde luchtdichtheid op hoogte. Huidige derating van ongeveer 5% per 1.000 m boven 1.000 m is een algemeen toegepaste uitgangspuntschatting in afwachting van gedetailleerde thermische berekeningen.

Corrosie Milieu

De ISO 9223-corrosiecategorie van de installatielocatie regelt de vereiste oppervlaktebescherming van railgeleiders, ondersteunende hardware en behuizingen. Voor locaties in corrosiecategorie C3 (matig - stedelijk industrieel binnenland) of lager zijn standaard koperen of geanodiseerde aluminium stroomrails met geleidende verbinding bij boutverbindingen doorgaans voldoende. Voor C4 (hoog - kustindustrieel) of C5-M (zeer hoog - maritiem offshore) zijn vertinde of verzilverde oppervlakken op alle contactzones, hard anodiseren van aluminium oppervlakken en roestvrijstalen of thermisch verzinkte ondersteunende hardware vereist. In petrochemische en chemische fabrieksomgevingen moet extra aandacht worden besteed aan de bestendigheid tegen specifieke proceschemicaliën, waarvoor mogelijk het specificeren van behuizingsmaterialen en pakkingverbindingen nodig is die bestand zijn tegen waterstofsulfide, chloor of ammoniak, indien van toepassing.

Vereisten voor seismische zones

Voor middenspanningsrailsystemen geïnstalleerd in seismische zone 2 of hoger (volgens IBC of gelijkwaardige nationale code) moeten de draagstructuur van de rail, de uitkragingswaarden van de isolator en de verankering van de behuizing worden geverifieerd aan de hand van de ontwerpgrondversnelling door aardbevingen. Seismische kwalificatie volgens IEEE 693 (voor nutsvoorzieningen) of IEC 62271-300 (voor binnenschakelapparatuur) kan vereist zijn door de projectspecificatie. In gebieden met veel aardbevingen zijn flexibele verbindingen tussen railsecties en tussen de rail- en apparatuurterminals bijzonder belangrijk om schade door differentiële bewegingen tijdens grondschokken te voorkomen.

Evaluatie van een leverancier van middenlaagspanningsrails

De technische specificatie van een railsysteem is slechts zo betrouwbaar als de productie- en kwaliteitscontroleprocessen van de leverancier die het produceert. Het selecteren van een capabele en transparante leverancier van middenlaagspanningsrails is een integraal onderdeel van het inkoopproces en geen secundaire overweging.

• Typetestdocumentatie: Vraag originele typetestcertificaten aan (niet alleen verwijzingen naar testrapporten) over temperatuurstijging, kortsluitvastheid, diëlektrische prestaties en mate van bescherming voor de specifieke stroomsterkte en spanningsklasse van het geleverde railsysteem. Op certificaten moeten het testlaboratorium, de testdatum en de exacte geteste productconfiguratie worden vermeld.
• Materiaalcertificering en traceerbaarheid: De leverancier moet voor elke productiebatch walstestcertificaten verstrekken waarin de kwaliteit van de geleiderlegering, de temperatuur, de chemische samenstelling en de elektrische geleidbaarheid worden bevestigd. Voor koper, bevestig C11000 (Cu-ETP) of gelijkwaardig; voor aluminium, bevestig 1350-H19, 6063-T6 of 6101-T61, zoals van toepassing.
• Dimensionale consistentie: Vraag dimensionale inspectiegegevens of eerste artikelinspectierapporten (FAI) op waarin wordt bevestigd dat de dwarsdoorsnede, de rechtheid en de positionering van de gaten (voor voorgeboorde staven) binnen de gespecificeerde tolerantie vallen. Breedte- en diktetoleranties van ±0,5 mm of beter zijn typisch voor busbars voor precisieschakelapparatuur.
• Oppervlaktebehandelingsmogelijkheden: Controleer of het vertinnen, verzilveren of hard anodiseren in eigen beheer of uitbesteed wordt. Interne oppervlaktebehandeling geeft de leverancier directe controle over de plaatdikte, hechting en dekking – een betekenisvol kwaliteitsvoordeel ten opzichte van uitbestede verwerking.
• Kwaliteitsmanagementsysteem: ISO 9001-certificering is de basis. Vraag voor projecten op het gebied van nutsvoorzieningen en kritieke infrastructuur om bewijs van recente klantaudits, non-conformiteitsrapporten (NCR) en gegevens over corrigerende maatregelen. Een leverancier die bereid is kwaliteitsprestatiegegevens te delen, biedt meer zekerheid dan iemand die alleen een certificaatnummer kan aanbieden.
• Doorlooptijd en leverbetrouwbaarheid: Bevestig de productiedoorlooptijden voor de specifieke vereiste legering, doorsnede en bewerking met toegevoegde waarde (snijden, boren, plateren). Vraag voor projectkritische busbarcomponenten om bewijs van tijdige levering en verduidelijk de aanpak van de leverancier voor het beheren van de beschikbaarheid van grondstoffen tijdens periodes van beperkingen in de toeleveringsketen.

Installatie- en onderhoudspraktijken die de prestaties op lange termijn beschermen

Een correct gespecificeerd railsysteem kan nog steeds ondermaats presteren als de installatie- en onderhoudspraktijken ontoereikend zijn. De meest voorkomende installatiegerelateerde oorzaken van degradatie van stroomrails zijn slecht voorbereide boutverbindingen, onjuist boutkoppel en niet-geaccommodeerde thermische uitzetting.

Voorbereiding en koppel van boutverbindingen

Bij elke geschroefde verzamelrailverbinding onmiddellijk vóór de montage beide contactvlakken met het blanke metaal reinigen met een roestvrijstalen draadborstel. Breng op beide oppervlakken een geleidend voegmiddel aan (op zinkbasis voor aluminium, op petroleumbasis voor koper). Draai de bouten vast met het door de fabrikant opgegeven aanhaalmoment (normaal gesproken). 20–30 Nm voor M10-bouten and 40–60 Nm voor M12-bouten in koper-koperverbindingen. Gebruik Belleville veerringen onder de boutkoppen en moeren bij alle aluminium railverbindingen om de kruiprelaxatie van aluminium te compenseren die optreedt bij aanhoudende drukbelasting bij hoge temperaturen.

Beheer van thermische expansie

Koper heeft een thermische uitzettingscoëfficiënt van ongeveer 17 × 10⁻⁶ /°C ; aluminium ongeveer 23 × 10⁻⁶ /°C . Op een aluminium busrit van 20 meter levert een temperatuurverandering van 70°C – van koude omgevingstemperatuur tijdens de inbedrijfstelling tot bedrijfstemperatuur bij volle belasting in de zomer – ongeveer 32 mm lineaire uitzetting . Als deze beweging niet op gepaste afstanden wordt opgevangen door schuivende steunklemmen en flexibele dilatatievoegen, veroorzaakt de resulterende drukspanning het knikken van de geleider, schade aan de steunisolatoren en het geleidelijk losraken van boutverbindingen. Flexibele dilatatievoegen moeten met een maximale tussenafstand worden geïnstalleerd 30-40 meter op rechte buslijnen en bij elke aansluiting op terminals voor vaste apparatuur.

Thermografische inspectie

Infraroodthermografische onderzoeken van boutverbindingen van busstaven onder bedrijfsbelasting zijn het meest kosteneffectieve onderhoudsinstrument voor het identificeren van zich ontwikkelende verbindingen met hoge weerstand voordat deze thermische schade of serviceonderbrekingen veroorzaken. Voor middenspanningsrailsystemen en laagspanningssystemen met hoge stroomsterkte moet een thermografische inspectie worden uitgevoerd bij de inbedrijfstelling en worden herhaald met tussenpozen van niet meer dan 12 maanden voor kritische circuits. Een joint die meer dan draait 10°C boven aangrenzende aansluitingen bij gelijke belasting duidt op een verhoogde contactweerstand die onderzoek en herstel vereist.
