Wat is een PTFE buisrail？

Een PTFE buisrail is een hoogspanningsapparaat voor krachtoverbrenging dat een metalen buis (meestal koper of aluminium) als geleider, PTFE-georiënteerde film als primair isolatiemedium en een nauwkeurig mechanisch wikkelproces gebruikt om een meerlaagse afschermingsstructuur te bouwen. De belangrijkste kenmerken zijn onder meer: ​​PTFE-films bedekt met siliconenolie tussen de lagen om een ​​dicht, holtevrij continu diëlektricum te vormen; een configuratie van maar liefst 5 capacitieve afschermingslagen (inclusief nulpotentiaal, gegradeerde en geaarde afschermingslagen); en siliconenrubber kruipverlengingscomponenten om een ​​geoptimaliseerde verdeling van het elektrische veld en verbeterde kruipprestaties te bereiken.

Dit type rail werkt binnen een temperatuurbereik van -60℃ tot 250℃ , behaalt een beschermingsgraad van IP68 , en biedt uitstekende corrosieweerstand en hoge/lage temperatuurtolerantie, waardoor het speciaal gebouwd is voor extreme bedrijfsomgevingen.

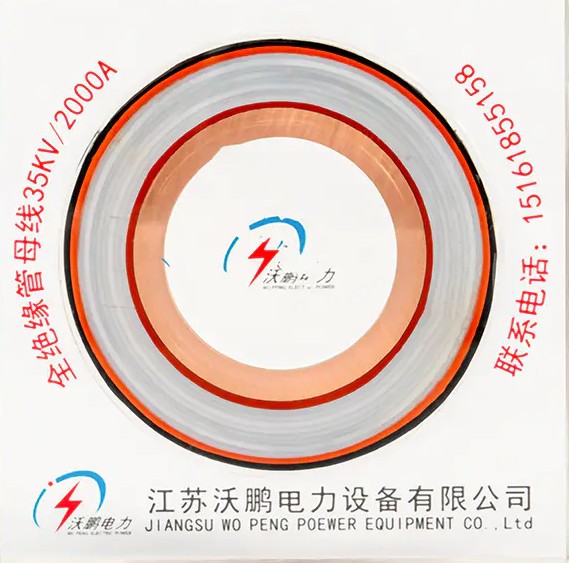

Structurele analyse: precisieontwerp van het vijflaagse beschermingssysteem

De isolatiestructuur van de PTFE-buisrail hanteert van binnenuit een gelaagd beschermingsconcept, waarbij elke laag specifieke elektrische en mechanische functies vervult:

Geleiderlaag en warmteafvoerstructuur

De geleider maakt doorgaans gebruik van T2Y-koperen buizen van hoge zuiverheid met een kopergehalte van ≥99,90%. Vergeleken met rechthoekige geleiders met dezelfde doorsnede vergroot de buisvormige structuur het oppervlak met 40% en verbetert de uniformiteit van de stroomdichtheidsverdeling door 60% . Bij technische tests vertoonde een koperen buisrail van Φ200 x 10 mm met een stroomsterkte van 4000 A een temperatuurstijging 15℃ lager dan conventionele kabels. De holle structuur behoudt de huideffectcoëfficiënt Kf≤1, waardoor de AC-weerstand wordt verminderd 35% vergeleken met rechthoekige geleiders; een specificatie van Φ300 × 15 mm kan continu worden uitgevoerd 12000A .

Primaire isolatielaag: PTFE-georiënteerde film

De primaire isolatielaag maakt gebruik van PTFE-georiënteerde foliefilm geïmpregneerd met siliconenolie. De moleculaire keten van PTFE heeft een spiraalvormige opstelling met een koolstof-fluorbindingsenergie van 485 kJ/mol, waardoor het materiaal een extreem hoge chemische stabiliteit krijgt. Deze isolatielaag blijft stabiel over een temperatuurbereik van -250℃ tot 340℃ ; na 10 jaar gebruik in omgevingen met een dagelijkse temperatuurschommeling van 80℃ neemt het diëlektrische verlies slechts toe 0,003% .

Meerlaags capacitief afschermingssysteem

De structuur van de afschermingslaag omvat doorgaans:

• Nulpotentiële afschermingslaag : Hecht nauw aan het geleideroppervlak om het elektrische veld op het geleideroppervlak gelijk te maken
• Gegradeerde afschermingslaag : Een gevlochten kopergaasband van 0,2 mm vormt een kooi-effect van Faraday, waardoor de elektrische veldsterkte van het railoppervlak wordt verminderd van 2,3 kV/mm naar 0,7 kV/mm en het volledig elimineren van de risico's van corona-ontladingen
• Geaarde afschermingslaag : Biedt definitieve veiligheidsaardingsbescherming

De configuratie van kruipverlengingscomponenten van siliconenrubber optimaliseert verder de verdeling van het elektrische veld aan het eind, waardoor oppervlakte-ontlading wordt voorkomen.

Beschermende buitenlaag

De buitenlaag maakt gebruik van polyolefinepolymeeromhulsels of siliconenrubbermaterialen met een IP68 beschermingsgraad, waardoor het binnendringen van stof volledig wordt voorkomen en langdurige werking onder water mogelijk wordt gemaakt. Bij zoutsproeitests is de corrosiesnelheid over 10 jaar ≤ 0,01 mm/jaar .

Materiaaleigenschappen: PTFE-aanpasbaarheid aan extreme omgevingen

Als het primaire isolatiemateriaal voor stroomrails vloeien de prestatievoordelen van PTFE voort uit de unieke moleculaire structuur:

Houd er rekening mee dat PTFE een aanzienlijke thermische ontbinding begint bij 380℃, dus technische toepassingen moeten een temperatuurveiligheidsmarge van 10-15% handhaven, waardoor de bedrijfstemperatuur onder de 240℃ blijft. Slechts 0,1% onzuiverheid kan de warmtevervormingstemperatuur met 12℃ verlagen, waardoor de controle van de materiaalzuiverheid van cruciaal belang is.

Prestatievoordelen: waarom kiezen voor een buisvormige structuur

Revolutionaire verbetering van de stroomvoerende capaciteit

De holle buisvormige structuur verandert de huidige distributiepatronen fundamenteel. Testgegevens van het State Grid UHV-project tonen aan dat buisvormige railoplossingen de stroomvoerende capaciteit verbeteren met 200% vergeleken met traditionele rechthoekige rails. Het principe ligt in de effectieve onderdrukking van het skin-effect in buisvormige geleiders, wat resulteert in een meer uniforme stroomverdeling en een aanzienlijk verminderde AC-weerstand.

Structurele voordelen in mechanische sterkte

De sectiemodulus van de buisvormige doorsnede bereikt 4 keer die van rechthoekige rails. In ondersteuningsconstructies met één overspanning van 13 meter is het bestand tegen 50kA kortsluitstroomimpact zonder vervorming, waardoor het gebruik van de beugel wordt verminderd 60% vergeleken met traditionele oplossingen. Deze eigenschap geeft het onvervangbare voordelen in grote fabrieken, onderstations en nutstunnelprojecten.

Uitgebreide evolutie van het aanpassingsvermogen aan het milieu

Het buitenste beschermingssysteem voldoet aan de anticorrosiecertificering op C5-niveau. Anti-UV driekleurige omhulsels vertonen kleurverschilveranderingen ΔE≤3 (CIE Lab*-standaard) onder intens zonlicht. De beschermende buitenlaag is bestand tegen een waterdieptedruk van 30 meter en zeewatererosie, met een ontwerplevensduur die langer is 30 jaar .

Toepassingsscenario's: dekking van land tot diepzee

Nieuwe energie-energieopwekking

Bij toepassingen voor offshore windparken is PTFE buisrails vervang traditionele GIS-apparatuur, waardoor de voetafdruk van onderstations wordt verkleind 40% . Het trillingsdempende ontwerp is bestand tegen tyfoons van categorie 12 met een trillingsversnellingstolerantie van 5g . In fotovoltaïsche elektriciteitscentrales zijn PTFE-isolatielagen bestand tegen dagelijkse temperatuurschommelingen van 80℃, waardoor een betrouwbare DC-hoogspanningstransmissie wordt gegarandeerd.

Chemische en corrosieve omgevingen

PTFE is bestand tegen vrijwel alle bekende zuren, basen, organische oplosmiddelen en oxidatiemiddelen. In chemische productieomgevingen accumuleren railoppervlakken niet gemakkelijk verontreinigingen, en de isolatieprestaties gaan niet achteruit als gevolg van chemische corrosie. De toepassing van gevulde PTFE-materialen in mechanische apparatuur lost ook het probleem van smeerolieverontreinigende producten op.

Gemeentelijke Infrastructuur en Speciale Projecten

In zeetunnels, geïntegreerde gangen voor nutsvoorzieningen en andere vochtige of onder water gelegen omgevingen garandeert de IP68-beschermingsgraad een betrouwbare werking van het railsysteem op lange termijn. Gebogen railontwerpen kunnen zich aanpassen aan gebouwoppervlakken met gecontroleerde installatietoleranties ±1mm en voldoet aan de dubbele eisen van moderne architectonische esthetiek en functionaliteit.

Omgevingen met extreme temperaturen

In extreem koude gebieden behoudt PTFE een zekere mate van flexibiliteit bij ultralage temperaturen van -260 ℃; in industriële omgevingen met hoge temperaturen blijft de treksterkte bij 260 ℃ ongeveer 5 MPa (ongeveer 1/5 van de waarde bij kamertemperatuur), met een buigsterkte van 1,4 MPa , waardoor de structurele integriteit in noodsituaties wordt gewaarborgd.

Technologie-evolutie en toekomstige richtingen

Intelligente monitoringintegratie

Volgende generatie PTFE buisrails kan ingebouwde glasvezeltemperatuurbewakingssystemen integreren voor realtime bewaking van de temperatuur van de geleider. De praktijk leert dat deze technologie vroegtijdig kan waarschuwen voor potentiële hotspots 48 uur vooraf, waardoor de faalpercentages worden verlaagd van 0,3/jaar naar 0,02/jaar . Toekomstige iteraties zullen 5G-communicatiemodules integreren om real-time upload van 128 bedrijfsparameters en voorspellend onderhoud mogelijk te maken.

Groene materiaalupgrade

Producten van de nieuwe generatie die gebruik maken van gerecyclede kopermaterialen (kopergehalte ≥95% gerecycled materiaal) verminderen de CO2-voetafdruk met 38% vergeleken met traditionele producten in koolstofgevoelige scenario's zoals datacenters, wat aansluit bij de mondiale trend naar koolstofarme energieapparatuur.

Onderzoek naar supergeleidende technologie

Supergeleidende koperen buisrails op hoge temperatuur in laboratoriumfase zijn al bereikt 20000A stroomvoerende capaciteit bij -196℃, met commerciële toepassing verwacht rond 2030, wat de technische grenzen van transmissie met hoge stroomsterkte opnieuw zal definiëren.

Selectie en bediening en onderhoud Essentials

Bij praktische technische toepassingen verdienen de volgende technische punten aandacht:

1. Selectie van wanddikte : Voor toepassingen bij het afdichten van chemische pijpleidingen worden ongevulde PTFE-hulzen met een wanddikte ≥1 mm aanbevolen; voor elektrische isolatietoepassingen die onderhevig zijn aan cyclische thermische schokken worden met koolstofvezel versterkte modellen aanbevolen, die een lange levensduur hebben bij thermische vermoeidheid 3 keer die van standaardmodellen
2. Temperatuur marge : Bij alle toepassingen bij hoge temperaturen moet een veiligheidsmarge van 10-15% worden aangehouden
3. Gedeeltelijke ontladingscontrole : Kwaliteitsproducten moeten hieronder de gedeeltelijke afvoer controleren 5pC (bij testspanning 1,5Ur), superieur aan de IEC-standaardlimiet van 10pC
4. Integriteit van de afschermingslaag : De continuïteit van gegradeerde afschermingslagen heeft rechtstreeks invloed op de distributie van elektrische velden; bij de installatie moet breuk of kreuken van koperen gaasbanden worden voorkomen
