Hoe selecteert u de juiste buisvormige busbar van aluminiumlegering?

Hoe u de juiste buisvormige busbar van aluminiumlegering selecteert

Het meest directe antwoord: selecteer jouw buisvormige busbar van aluminiumlegering gebaseerd op vier kernparameters: legeringskwaliteit, buitendiameter en wendikte, stroomsterkte van aluminium buisrails en de omgevingsomstandigheden van uw installatielocatie. Als deze vier goed zijn, worden de meest voorkomende oorzaken van voortijdig falen, thermische overbelasting en mechanische instorting van buitenstations en transmissiestructuren geëlimineerd. Deze gids doorloopt elke factor met specifieke gegevens, sectorvergelijkingen en praktische begeleiding om ingenieurs, inkoopteams en projectmanagers te helpen goed geïnformeerde beslissingen te nemen.

Waarom aluminium buisrails de voorkeurskeuze zijn voor hoogspanningsinstallaties

Buisvormige busrails van aluminiumlegering hebben massieve en platte geleiderformaten grotendeels vervangen in midden- en hoogspanningsbuitenschakelstations, onderstations en transmissiestructuren. De redenen worden goed ondersteund door technische gegevens.

Een hol buisprofiel maakt efficiënter gebruik van materiaal dan een massieve staaf met een gelijkwaardige doorsnede. Voor een gegeven stroomvoerende capaciteit kan een buisvormige geleider dezelfde huideffectprestaties bereiken 30–40% minder materiaalmassa vergeleken met een massieve staaf. Dit vertaalt zich direct in een verminderde structurele belasting op steunisolatoren en portaalstaalwerk – een aanzienlijk voordeel bij onderstationbusopstellingen met grote overspanningen waarbij overspanningen van 8 tot 15 meter tussen steunen zijn typisch.

Aluminiumlegeringen bieden ook een sterkte-gewichtsverhouding die staal en koper niet kunnen evenaren op vergelijkbare kostenniveaus. Voor buitentoepassingen die onderhevig zijn aan wind, ijsbelasting en seismische gebeurtenissen zijn deze mechanische prestaties niet alleen maar een gemak: het is een structurele veiligheidsvereiste. De buisvormige doorsnede biedt een hoge sectiemodulus en traagheidsmoment per gewichtseenheid, waardoor langere overspanningen mogelijk zijn zonder overmatige doorbuiging of door trillingen veroorzaakte vermoeidheid op de bevestigingspunten van de klem.

Corrosiebestendigheid is een ander praktisch voordeel. De natuurlijke oxidelaag op oppervlakken van aluminiumlegeringen biedt adequate bescherming in de meeste atmosferische omgevingen. In kust- of zwaar industriële omgevingen kunnen anodisatie of speciale oppervlaktebehandelingen worden gespecificeerd om de levensduur te verlengen 30 jaar met routineonderhoud.

Aluminiumlegeringen begrijpen die worden gebruikt in buisvormige busbars

Niet alle aluminiumlegeringen presteren even goed in busbar-toepassingen. De keuze van de legeringskwaliteit heeft invloed op de elektrische geleidbaarheid, treksterkte, lasbaarheid en weerstand tegen spanningscorrosie. De drie meest gespecificeerde legeringsseries voor buisvormige busbartoepassingen van aluminiumlegeringen zijn de 1xxx-, 6xxx- en de minder gebruikelijke 5xxx-serie.

1350-legering (Al 99,5% - 1xxx-serie)

Legering 1350-H14 of H19 is de standaardkwaliteit voor elektrische geleiders. Het bevat minimaal 99,5% aluminium en bereikt een elektrische geleidbaarheid van ongeveer 61% IACS (Internationale norm voor gegloeid koper). De treksterkte is doorgaans matig 95–130 MPa afhankelijk van de temperatuur - wat het gebruik ervan beperkt tot kortere overspanningen of toepassingen waarbij de structurele belastingen bescheiden zijn. Het belangrijkste voordeel is de maximale geleidbaarheid per dwarsdoorsnede-eenheid, waardoor het de voorkeurslegering is wanneer het minimaliseren van weerstandsverliezen het overheersende ontwerpdoel is.

6061 en 6063 legering (Al-Mg-Si - 6xxx-serie)

De legeringen uit de 6xxx-serie vertegenwoordigen de meest gebruikte groep voor structurele railtoepassingen. Legering 6061-T6 biedt treksterkte van 260–310 MPa en vloeigrens van ongeveer 240–276 MPa , met behoud van de elektrische geleidbaarheid van ongeveer 43% IACS . Legering 6063-T6 biedt iets lagere sterkte (treksterkte ~205–240 MPa) maar hogere geleidbaarheid (~53% IACS) en uitstekende extrudeerbaarheid, waardoor het de voorkeurskeuze is voor complexe buisvormige profielen.

In de meeste onderstationbusbarprojecten vindt 6063-T6 de meest praktische balans tussen elektrische prestaties en mechanisch draagvermogen. Het vertoont ook een goede lasbaarheid bij gebruik van MIG- of TIG-processen, wat van cruciaal belang is voor veldverbindingen en expansielussen.

6101 legering (Al-Mg-Si - structureel met hoge geleidbaarheid)

Legering 6101-T61 of T64 is speciaal ontwikkeld voor toepassingen met elektrische busgeleiders waarbij zowel mechanische sterkte als geleidbaarheid boven 55% IACS vereist zijn. Het bereikt 55-57% GBCS met een treksterkte van ca 220–260 MPa . Deze legering wordt vaak gespecificeerd voor generatorbussystemen met hoge stroomsterkte en substationbusstructuren met grote capaciteit, waarbij noch de geleidbaarheid noch de structurele prestaties aanzienlijk in gevaar kunnen worden gebracht.

Stroomsterkte van aluminium buisrails: juiste maatvoering

De stroomsterkte van de aluminium buisrail wordt bepaald door het vermogen van de geleider om warmte af te voeren die wordt gegenereerd door weerstandsverliezen (I²R) zonder de maximaal toegestane geleidertemperatuur te overschrijden - doorgaans 90°C voor aluminium stroomrails met continu vermogen in overeenstemming met IEC 62271 en ANSI/IEEE-normen.

De huidige beoordeling is afhankelijk van de volgende variabelen:

• Buitendiameter (OD) en wanddikte - bepalen samen het dwarsdoorsnedegebied en het oppervlak voor warmteafvoer
• Geleidbaarheid van legering in %IACS
• Omgevingstemperatuur (standaardreferentie: 40°C voor IEC, 25°C voor IEEE )
• Zonnestraling (significant voor horizontale stroomrails buiten)
• Windsnelheid (verhoogt convectieve koeling; doorgaans aangenomen op 0,6 m/s tot 1,0 m/s voor conservatieve buitenbeoordelingen)
• Geleideroriëntatie (horizontaal versus verticaal beïnvloedt natuurlijke convectie)

Als praktische referentie geeft de onderstaande tabel indicatieve stroomwaarden voor 6063-T6 aluminium buisrails bij een omgevingstemperatuur van 40°C, in stilstaande lucht (conservatief), met een maximale geleidertemperatuur van 90°C:

Deze waarden zijn indicatief. Voer altijd een locatiespecifieke thermische beoordelingsberekening uit met behulp van de werkelijke omgevingstemperatuur, zonne-absorptiecoëfficiënt, emissiviteit en windsnelheidsgegevens voor de projectlocatie. Op locaties op grote hoogte boven 2.000 m neemt de luchtdichtheid af en wordt de convectieve koeling verminderd, waardoor een extra reductie van normaal gesproken nodig is. 5–10% per 1.000 m boven 1.000 m hoogte .

Kortsluitstroombestendigheid is net zo belangrijk. Voor een 110 kV-onderstation met een systeemfoutniveau van 40 kA gedurende 1 seconde moet de vereiste doorsnede van de geleider op basis van adiabatische verwarming worden berekend om ervoor te zorgen dat de temperatuur de korte houdtijd van de legering niet overschrijdt (meestal 200°C voor 6063-T6 ). Met behulp van de adiabatische formule: A = I × √t / K , waarbij K voor aluminium ongeveer 87 A·s^0,5/mm² bedraagt, vereist een fout van 40 kA/1 s een minimale doorsnede van ongeveer 460 mm² — ruim binnen het bereik van standaard buisprofielen, maar een parameter die expliciet moet worden geverifieerd.

Dimensionale selectie: buitendiameter, wanddikte en overspanningsontwerp

Bij het selecteren van de juiste buitendiameter en wanddikte moeten drie concurrerende eisen in evenwicht worden gebracht: stroomvoerende capaciteit, mechanische sterkte onder overspanningsbelasting en corona-ontladingsbeheer bij hoge spanningen.

Huidige en huideffectoverwegingen

Bij vermogensfrequenties (50 of 60 Hz) heeft wisselstroom de neiging om bij voorkeur dichtbij het buitenoppervlak van een geleider te stromen: het skin-effect. De huiddiepte voor aluminium bij 50 Hz is ongeveer 11 mm . Dit betekent dat bij een buis met een wanddikte groter dan ongeveer 11 mm het binnenste gedeelte van de wand minder bijdraagt ​​aan de stroomgeleiding dan de buitenste zone. Voor de meeste praktische raildiameters (OD 50–200 mm) met wanddiktes van 5–15 mm is de impact van het huideffect matig, maar er moet rekening mee worden gehouden bij weerstandsberekeningen, vooral bij hogere frequenties of met een aanzienlijke harmonische inhoud.

In de praktijk betekent dit dat het vergroten van de buitendiameter (in plaats van de wanddikte) de efficiëntere manier is om de stroomcapaciteit te vergroten zodra de wanddikte groter is dan ongeveer 8–10 mm. Een grotere diameter vergroot ook het beschikbare oppervlak voor convectieve warmteafvoer.

Mechanische overspanningsbelasting

De stroomrail moet zijn eigen eigen gewicht, windbelasting en in sommige regio's ijsaccumulatiebelasting over de gehele ontwerpoverspanning ondersteunen zonder de toegestane spannings- of doorbuigingslimieten te overschrijden. De kritische ontwerpcontrole is de maximale buigspanning in het midden van de overspanning of op de bevestigingspunten van de klem.

Voor een eenvoudig ondersteunde horizontale overspanning is het maximale buigmoment M = wL²/8, waarbij w de verdeelde belasting per lengte-eenheid (N/m) is en L de overspanningslengte. De resulterende buigspanning σ = M × (OD/2) / I, waarbij I het tweede oppervlaktemoment van de buisvormige doorsnede is. Voor 6063-T6 met een vloeigrens van ongeveer 170 MPa , wordt de toelaatbare ontwerpspanning doorgaans ingesteld op 50-65% van de opbrengst , wat een toegestane waarde oplevert van ongeveer 85–110 MPa .

Bijvoorbeeld een 6063-T6-buis met een buitendiameter van 100 mm x 8 mm en een overspanning van 10 meter met een verdeelde windbelasting van 300 N/m en een eigengewicht van ongeveer 19,2 N/m zou een gecombineerde verdeelde belasting ervaren van ongeveer 320 N/m. De resulterende buigspanning in het midden van de overspanning bedraagt ongeveer 62 MPa — comfortabel binnen het toegestane bereik, wat bevestigt dat de overspanning structureel aanvaardbaar is.

Corona-ontlading en minimale geleiderdiameter

Bij spanningen boven ongeveer 66 kV wordt de elektrische veldgradiënt aan het geleideroppervlak een ontwerpbeperking. Corona-ontlading treedt op wanneer het elektrische veld aan het oppervlak groter wordt dan ongeveer 1.500 kV/m (piek) in de lucht op zeeniveau. Het vergroten van de buitendiameter van de geleider verkleint de oppervlakteveldgradiënt en verhoogt de corona-aanvangspanning.

Voor een 220 kV-systeem met een fase-naar-aarde-spanning van ongeveer 127 kV (RMS), moet een minimale buitendiameter van de geleider ongeveer 80–100 mm is doorgaans nodig om de coronaprestaties binnen aanvaardbare grenzen te houden. Bij 500 kV zijn OD-waarden van 120–180 mm zijn typisch. Dit is de reden waarom de buitendiameter van hoogspanningsrails vaak wordt bepaald door corona-eisen en niet alleen door de stroomsterkte.

Opties voor oppervlaktebehandeling en corrosiebescherming

De oppervlakteconditie van een buisvormige stroomrail van aluminiumlegering beïnvloedt zowel de corrosieweerstand op de lange termijn als de elektrische prestaties van bout- of klemverbindingen. Als u de beschikbare behandelingsopties begrijpt, kunt u de specificatie afstemmen op de installatieomgeving.

Molenafwerking (zoals geëxtrudeerd)

De meeste aluminium buisrails worden geleverd met een walsafwerking: het natuurlijke geëxtrudeerde oppervlak met een dunne natuurlijke oxidelaag. Dit is voldoende voor binnenlandse, niet-industriële omgevingen met een gematigde luchtvochtigheid. Het oppervlak moet worden gereinigd en op alle boutverbindingen moet een contactverbindingsmiddel worden aangebracht om galvanische corrosie te voorkomen en de contactweerstand te verminderen.

Anodiseren

Bij hard anodiseren ontstaat er een oxidelaag van 25–100 µm dikte, waardoor de weerstand tegen slijtage, putcorrosie en atmosferische aantasting aanzienlijk wordt verbeterd. Het is de geprefereerde oppervlaktebehandeling voor kustomgevingen (maritieme C4-C5-corrosiecategorieën volgens ISO 9223) en voor installaties in de atmosfeer van chemische fabrieken. Houd er rekening mee dat geanodiseerde oppervlakken op contactgebieden vóór het anodiseren moeten worden geschuurd of gemaskeerd om een ​​lage contactweerstand bij verbindingen te behouden.

Vertind of verzilverd op contactzones

Op contactvlakken met boutverbindingen is vertinnen (meestal 10–25 µm ) of verzilveren ( 5–15 µm ) wordt vaak gespecificeerd om de opbouw van aluminiumoxide te voorkomen en een stabiel elektrisch contact met lage weerstand gedurende de levensduur te garanderen. Verzilveren biedt een lagere en stabielere contactweerstand, maar tegen hogere kosten; vertinnen wordt veel gebruikt als praktisch en kostenevenwichtig alternatief.

Verfcoatings

Bij sommige industriële projecten wordt het buisvormige busbarlichaam (exclusief contactzones) gecoat met een epoxyprimer plus een polyurethaan topcoatsysteem. Dit is gebruikelijk in petrochemische of offshore-toepassingen waar een omgeving met corrosiecategorie C5-M wordt verwacht. De laagdikte is doorgaans 80–120 µm droge laagdikte (drogelaagdikte) per laag voor een tweelaagssysteem.

Thermische uitzetting en flexibel verbindingsontwerp

Aluminium heeft een thermische uitzettingscoëfficiënt van ongeveer 23 × 10⁻⁶ /°C — ongeveer 40% hoger dan staal. Op een busbaroverspanning van 15 meter produceert een temperatuurverandering van 60°C (van laag in de winter naar hoog in de zomer vollast) een lineaire uitzetting van ongeveer 20,7 mm . Als deze uitzetting niet wordt opgevangen door flexibele uitzettingsvoegen of glijdende klembevestigingen, kan de resulterende drukspanning knikken, schade aan de klem of falen van de isolator veroorzaken.

Standaardpraktijk is het installeren van een flexibele uitzettingsvoeg – doorgaans een flexibele connector van gelamineerd aluminium of een uitzettingsfitting van het balgtype – met tussenpozen van niet meer dan 30-40 meter op lange rechte buslijnen, en op elk punt waar de bus van richting verandert of aansluit op apparatuurterminals. Expansielussen gevormd uit gebogen buissecties worden ook gebruikt waar de ruimte dit toelaat, waardoor de vereiste axiale bewegingscapaciteit wordt geboden terwijl de continuïteit van de geleider behouden blijft.

Bij aansluitingen van apparatuur, zoals transformatorbussen, stroomonderbrekeraansluitingen of scheidingsschakelaarpads, moet altijd een flexibele connector worden gebruikt om de thermische bewegingen van de rail te ontkoppelen van de krachten op de apparatuuraansluitingen. De meeste fabrikanten van transformatoren en schakelapparatuur specificeren een maximaal toegestane klemkracht, doorgaans in het bereik van Radiale kracht van 300–800 N , die een stijve busbarverbinding gemakkelijk zou overschrijden tijdens thermische cycli.

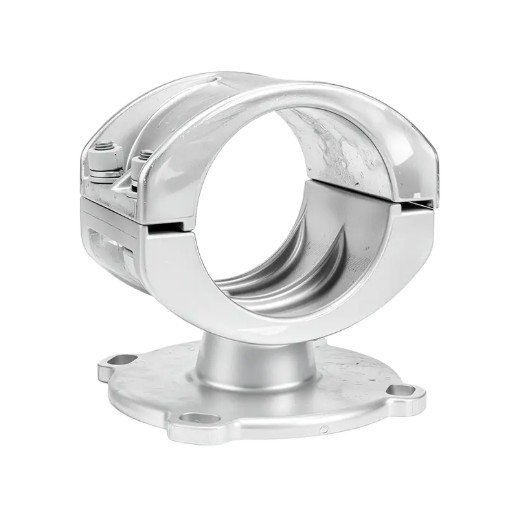

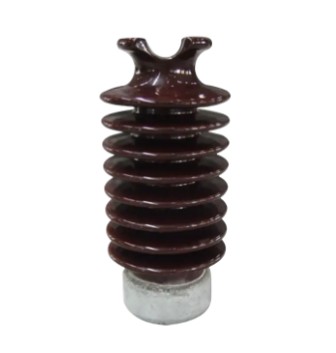

Klem- en ondersteuningshardwareselectie

De prestaties van een buisrailsysteem van aluminiumlegering zijn evenzeer afhankelijk van de kwaliteit en de juiste keuze van de ondersteunende hardware als van de geleider zelf. Een slecht klemontwerp is een van de belangrijkste oorzaken van defecten door trillingsmoeheid op steunpunten.

Vaste versus glijdende klemmen

Vaste klemmen verankeren de stroomrail stevig op een of meer punten op de overspanning – meestal in het midden van een lange afstand – terwijl schuif- of expansieklemmen op alle andere steunpunten ervoor zorgen dat de geleider axiaal kan bewegen. Een typische opstelling voor een busrit van 30 meter maakt gebruik van een vaste klem in het midden en schuifklemmen aan elk uiteinde en bij eventuele tussensteunen. Deze opstelling regelt de thermische uitzettingsbeweging symmetrisch en voorkomt knikken.

Compatibiliteit van klemmateriaal

Klemlichamen die in direct contact staan met aluminium stroomrails moeten worden vervaardigd uit een aluminiumlegering (bij voorkeur dezelfde legeringsreeks) of op de juiste manier gecoat gietijzer om bimetaal-galvanische corrosie te voorkomen. Roestvrijstalen bevestigingsmiddelen met isolerende ringen of anti-galvanische verbinding worden aanbevolen waar ferro-hardware in contact komt met aluminium.

Trillingsdempers

Eolische trillingen - de resonante trillingen die worden veroorzaakt door constante wind bij lage snelheden van 1–7 m/s — kan vermoeiingsscheuren veroorzaken op de bevestigingspunten van de klem daarna 10⁷ tot 10⁹ laadcycli . Voor busbaroverspanningen groter dan 8 meter op blootgestelde buitenlocaties moeten trillingsdempers van het stockbridge-type of elastomere demperhulzen worden gespecificeerd. Deze worden doorgaans binnen geïnstalleerd 0,5 tot 1,0 meter van elke steunklem.

Normen en testvereisten voor aluminium buisrails

Naleving van erkende normen garandeert dat de door u gespecificeerde buisvormige stroomrail van aluminiumlegering is geproduceerd en getest volgens gedefinieerde kwaliteitsdrempels. De volgende normen zijn het meest relevant:

• IEC 60105 — Aluminium en aluminiumlegeringen: smeedproducten voor elektrische doeleinden. Omvat de chemische samenstelling, mechanische eigenschappen en geleidbaarheidsvereisten voor legeringen uit de 1350- en 6xxx-serie die worden gebruikt in railgeleiders.
• ASTM B241 / B241M — Standaardspecificatie voor naadloze buizen van aluminium en aluminiumlegeringen en naadloze geëxtrudeerde buizen. Er wordt veel naar verwezen voor maattoleranties, trekeigenschappen en legeringssamenstelling van buisvormige producten 6061 en 6063.
• EN 755-2 / EN 754-2 — Europese normen voor ronde buizen en getrokken buizen van geëxtrudeerde aluminiumlegeringen, waarin de mechanische eigenschappen voor 6063- en 6061-legeringen bij verschillende temperaturen worden gespecificeerd.
• GB/T 5585.2 — Chinese nationale norm voor stroomrails van aluminium en aluminiumlegeringen voor elektrische doeleinden. Relevant voor projecten in China en voor producten afkomstig van Chinese leveranciers van aluminium buisrails.
• IEC 62271-1 — Gemeenschappelijke specificaties voor hoogspanningsschakel- en besturingsapparatuur. Regelt temperatuurstijging, kortsluitvastheid en diëlektrische prestatie-eisen voor railsystemen binnen schakelapparatuur.
• IEEE-norm 605 — IEEE-gids voor busontwerp in luchtgeïsoleerde onderstations. Biedt uitgebreide methodologie voor stroomsterkte, mechanisch ontwerp en kortsluitkrachtberekeningen voor buitenrailinstallaties.

Wanneer u offertes aanvraagt ​​bij een leverancier van aluminium buisrails, geef dan aan welke norm de materiaaleigenschappen, maattoleranties en testcertificering regelt. Vraag molentestcertificaten (MTC's) aan die de chemische samenstelling en mechanische eigenschappen voor de specifieke productiebatch bevestigen, geen generieke catalogusgegevens.

Wat u moet evalueren bij het selecteren van een leverancier van aluminium buisrails

Aankoopbeslissingen voor buisrailsystemen van aluminiumlegering omvatten meer dan alleen het vergelijken van catalogusspecificaties. Een technisch competente en kwaliteitsgezekerde leverancier vermindert het projectrisico tijdens de ontwerp-, fabricage-, leverings- en installatiefasen.

Extrusie- en fabricagemogelijkheden

Een bekwame leverancier van aluminium buisrails moet beschikken over of directe toegang hebben tot extrusiepersen die in staat zijn het vereiste buitendiameterbereik te produceren – doorgaans 40 mm tot 300 mm buitendiameter voor onderstationtoepassingen. Controleer of de leverancier de maattoleranties kan aanhouden die door uw ontwerp zijn gespecificeerd: normaal gesproken ±0,5% op buitendiameter and ±5% op wanddikte voor standaard EN- of ASTM-toleranties, of nauwere toleranties voor toepassingen in precisieschakelapparatuur.

Verwerking met toegevoegde waarde

Veel substationprojecten vereisen busrails die vooraf op lengte zijn gesneden, met geboorde of geponste boutgaten, machinaal bewerkte eindvlakken en geplateerde contactzones. Ga na of de leverancier deze diensten met toegevoegde waarde intern levert of deze uitbesteedt, omdat uitbesteding de doorlooptijd en mogelijke hiaten in de kwaliteitscontrole vergroot. De interne CNC-bewerkings-, boor- en plateercapaciteit is een betekenisvolle onderscheidende factor.

Traceerbaarheid van materialen

Volledige traceerbaarheid van materialen – van het smeltnummer van de knuppels tot en met de extrusierun, de warmtebehandeling en de eindinspectie – is een vereiste voor projecten op het gebied van nutsvoorzieningen en energieopwekking. De leverancier moet het warmtenummer, de legeringscertificering, de temperatuuraanduiding en de mechanische testresultaten kunnen overleggen die herleidbaar zijn tot het specifieke verzonden product. Dit is vooral belangrijk voor projecten die onderworpen zijn aan inspectie door derden of een beoordeling door een ingenieur door de eigenaar.

Kwaliteitsbeheer en certificering door derden

ISO 9001-certificering is een basisverwachting voor een geloofwaardige leverancier van aluminium busrails. Voor nucleaire, offshore- of defensiegerelateerde projecten kunnen aanvullende kwaliteitssysteemvereisten (bijvoorbeeld ISO 3834 voor laskwaliteit, NADCAP voor oppervlaktebehandeling) van toepassing zijn. Vraag om bewijsmateriaal van audits door derden en vraag om klantreferenties van vergelijkbare substation- of transmissieprojecten.

Doorlooptijd en verpakking

Standaard voorraadprofielen (OD 50–150 mm in 6063-T6) zijn doorgaans verkrijgbaar met levertijden van 2–6 weken van voorraadhoudende leveranciers. Aangepaste diameters, legeringskwaliteiten of zwaar bewerkte componenten kunnen dit vereisen 8–16 weken vanaf het plaatsen van bestellingen. Bevestig de vereisten voor exportverpakkingen – voor busbars met een lengte van meer dan 6 meter zijn op maat gemaakte houten kratten of stalen stellages nodig om transportschade te voorkomen, en de ervaring van de leverancier met internationale verzenddocumentatie is het waard om te verifiëren voor grensoverschrijdende projecten.

Best practices voor installatie voor betrouwbaarheid op lange termijn

Zelfs een correct gespecificeerde buisvormige stroomrail van aluminiumlegering kan onvoldoende presteren of voortijdig falen als de installatiepraktijken ontoereikend zijn. De volgende punten vatten de meest kritische installatievereisten samen.

• Gezamenlijke voorbereiding: Reinig bij alle vastgeschroefde contactoppervlakken onmiddellijk vóór de montage het aluminium tot het blanke metaal met een roestvrijstalen draadborstel. Breng vóór het vastschroeven een geleidend verbindingsmiddel aan (dat zinkdeeltjes of iets dergelijks bevat) op beide pasvlakken. Laat gereinigde oppervlakken niet langer dan ongeveer 30 minuten onbedekt liggen voordat de verbinding is voltooid.
• Aanhaalmoment bout: Gebruik Belleville veerringen (schijfveerringen) onder de boutkoppen en moeren bij alle aluminium-aluminium boutverbindingen. Aluminium kruipt onder aanhoudende drukbelasting, waardoor de klemkracht van de boutverbinding na verloop van tijd afneemt. Belleville-ringen compenseren deze ontspanning en behouden voldoende contactdruk. Volg doorgaans het koppelschema dat is opgegeven door de fabrikant van de klem of connector 30–60 Nm voor M12-bouten in aluminium-aluminiumverbindingen.
• Uitlijning: Zorg ervoor dat de railsegmenten correct zijn uitgelijnd voordat u de steunklemmen vastdraait. Laterale afwijking van meer dan 2–3 mm op gezamenlijke posities introduceert buigspanningsconcentraties die de levensduur van vermoeidheid onder elektromagnetische belasting door wind en kortsluiting verminderen.
• Gelaste verbindingen: Wanneer veldlassen wordt uitgevoerd (bijvoorbeeld voor expansielussen of T-verbindingen), gebruik dan het MIG- of TIG-proces met ER4043- of ER5356-vuldraad, afhankelijk van de basislegering. Warmtebehandeling na het lassen is over het algemeen niet vereist voor 6063- of 6061-busstaafverbindingen, maar de door hitte beïnvloede zone zal een lokale vermindering van de treksterkte ervaren van ongeveer 30–40% ten opzichte van de T6-temperatuur – hiermee moet rekening worden gehouden in het mechanische ontwerp.
• Inspectie na installatie: Voer een thermisch onderzoek uit van alle boutverbindingen die onder belasting staan 3 maanden inbedrijfstelling om eventuele verbindingen met hoge weerstand te identificeren voordat deze een serviceprobleem worden. Herhaal dit met tussenpozen van niet meer dan 3 jaar voor kritische distributierailsystemen.
